一份框架结构5层职业院校教学楼建筑结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：职业院校
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：10537.45平方米
• 建筑高度：21.35m
• 地上层数：5层
• 地下室建筑设计面积：1352.71平方米
• 设计效果图：无

附件详情

该项目为中共青岛市委党校某二期教学楼施工图设计，本教学楼工程地上建筑面积为10537.45平方米，层高为4米，共五层。
半地下停车场建筑面积为1352.71平方米。
建筑高度为21.35米。I 其中地上为教学部分，包含阶梯教室、大小教室、大小会议室、大报告厅及辅助用房。耐火等级为二级，抗震设防烈度为6级。
建筑造型采用两方块联体造型。两个方块体都采用房间围绕中庭布置，中庭顶部采用轻钢玻璃桁架（由厂家制作）。
建筑设计结构形式采用框架结构，墙体材料除砼剪力墙外，填充墙墙体材料采用轻质材料，容重不大于800kg/m ,热阻值大于0.4m .k/w。+

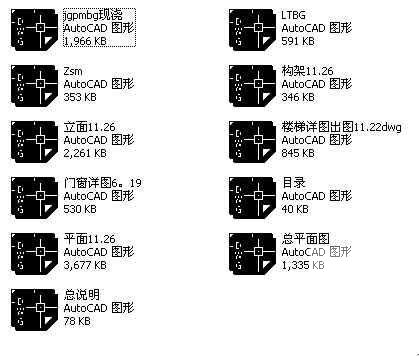

图纸内容包括设计总说明、总平面图、目录、平面图、门窗详图、 楼梯详图 、立面图、构架图等等

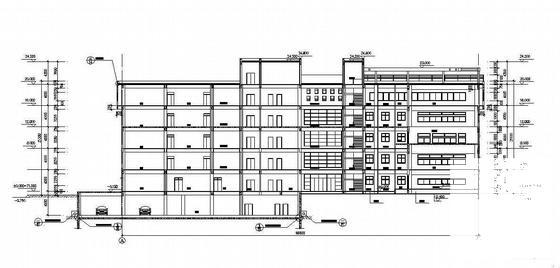

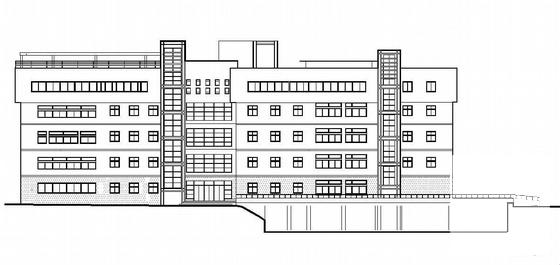

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
