一份6层卫生监督所办公楼建筑施工CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：北京
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：76张
• 建筑设计面积：11526平方米
• 建筑高度：20.750 m
• 地上层数：6层
• 地下室建筑设计面积：2270 平方米
• 设计效果图：无

附件详情

资料包含：设计说明、资料目录、各层平面图、立面图、剖面图、 楼梯详图 、卫生间详图、大样图、 节点详图 、门窗表
参考资料：76张CAD

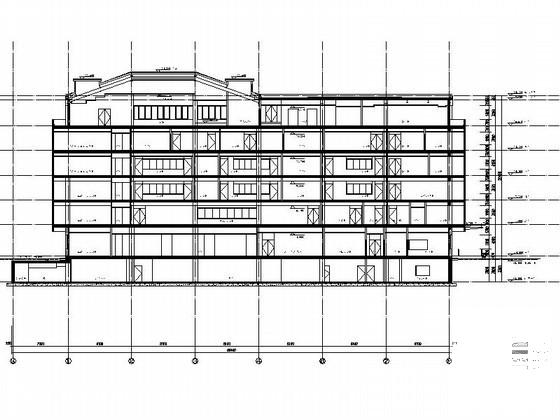

第 1 张图

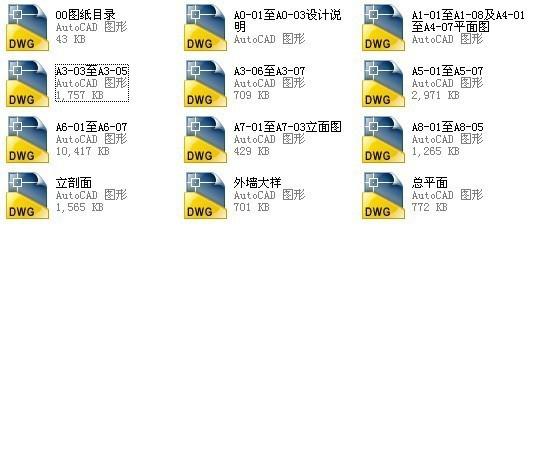

第 2 张图

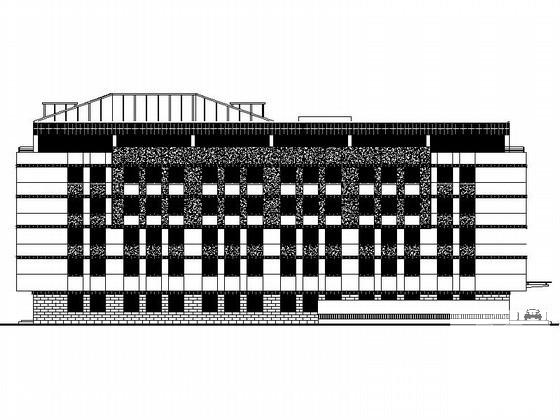

第 3 张图

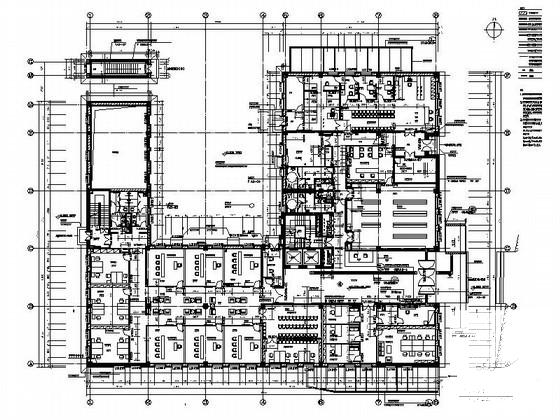

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
