工商所4层办公楼电气CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 参考图纸：17张
• 设计年代：近代
• 接地方式：TN-S
• 项目所在地：广东
• 强电 设计：低压配电,电气照明,接地安全

附件详情

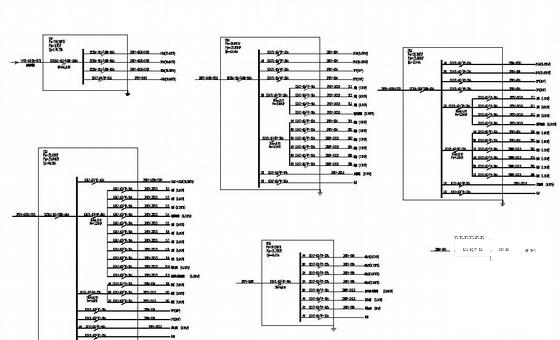

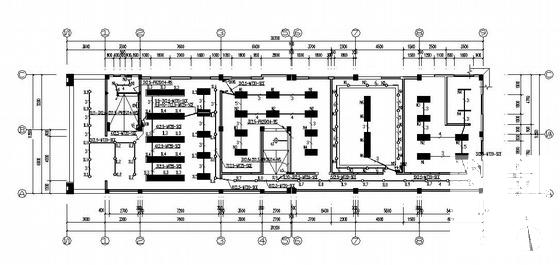

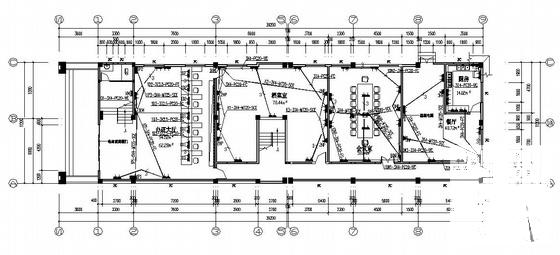

该项目为某工商所办公楼施工，地上四层。设计范围包括：配电系统、照明插座（应急照明）、弱电平面等。
