一份4层文化商城建筑CAD施工图纸(卫生间详图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 设计效果图：无

附件详情

该资料为某四层文化商城 建筑施工 图
工程建筑建筑设计结构形式为：框架结构、层数为： 4层、高度为： 20.7米、屋顶形式：可上人坡屋顶
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共10张图纸
设计功能包括：专卖店、商场中庭、观众厅等。

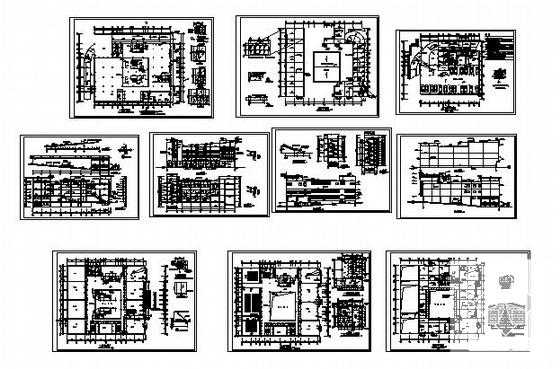

第 1 张图

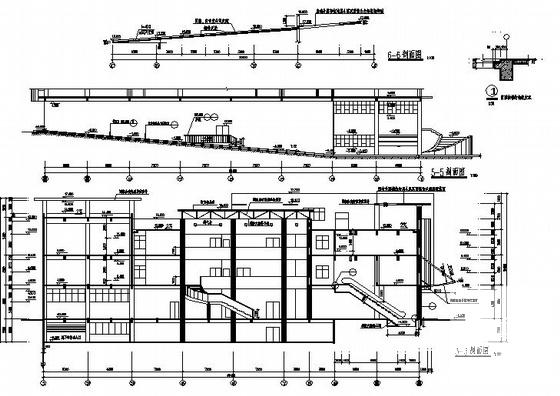

第 2 张图

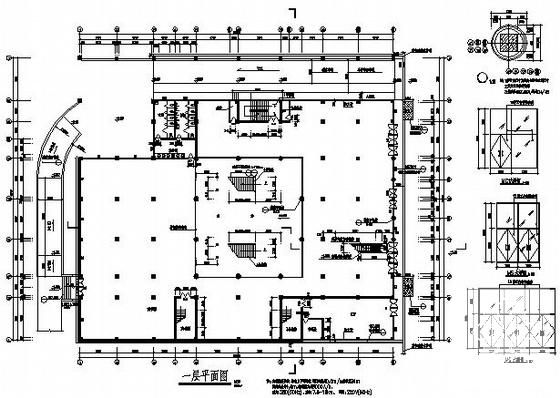

第 3 张图

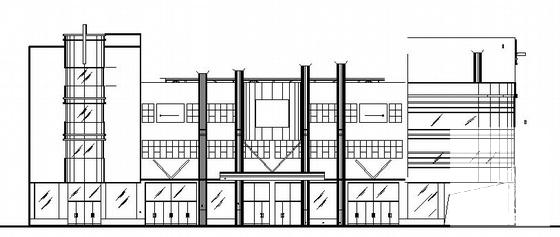

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
