国内柏莱特影视文化产业园-1#配电室改扩建工程CAD图纸(高压开关柜)(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、图纸说明

1.10kV高压开关柜均采用电缆上进上出线方式;

2.操作电源为DC220V,采用RNP881L/RNP883T综合保护装置,保护配置如下

电源进线柜:过流、速断、零序保护:

母联柜:过流、速断:

变压器出线柜:过流、速断、零序、高温、超温保护,变压器门误操作报警:

3.两路电源进线断路器分别与各自进线隔离手车和计量柜手车之间设电气闭锁， 母联断路器与母联隔离手车之间设电气闭锁;防止带负荷拉隔离手车。

4.两路电源进线断路器与母联断路器之间设电气闭锁,保证只能有两个开关同时运行。

5.计量柜安装有功无功表多功能、远程采集器。

6.熔断器XRNP-12/1A 3只、XRNP-12/0.5A 3只 备用。

7.新装三相10kV多功能四费率电光总表1.5(6)A二组,附PT 10000/100,CT 300/5 各二组。

二、图纸展示

封面

低压系统图

电气

高压系统图

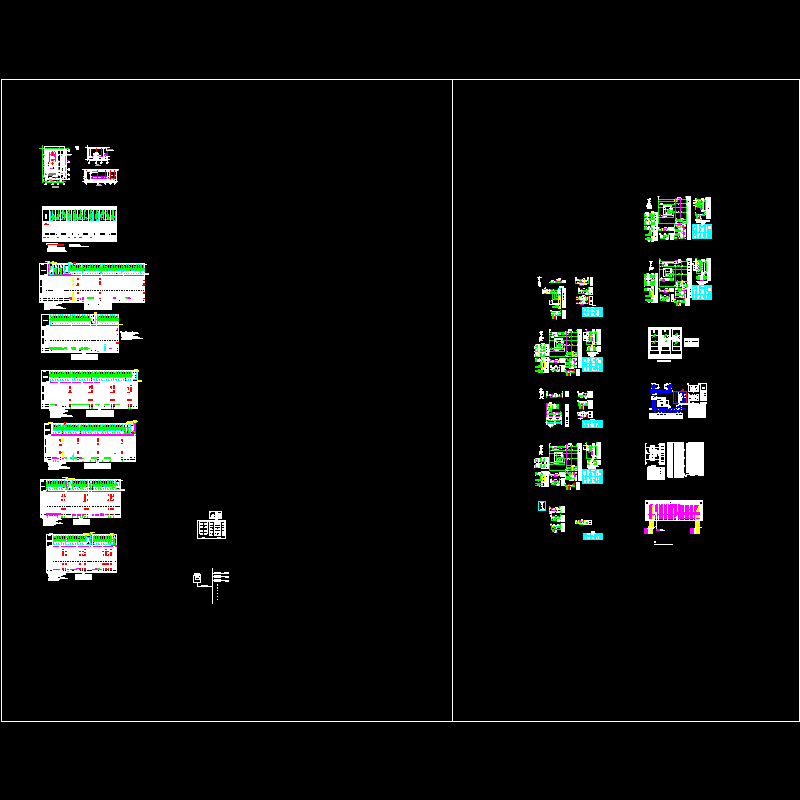

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
