一、工程名称

北京市政协配电室改造工程

二、项目概要

1、北京市政协办公楼,配有变压器(800kVA)两台、高压柜8面、配电柜16面。原有 变压器及高低压配电设备投运于1995年,至今已运行17年,变压器及高低压配电设备严重老化,绝缘等级不满足现国标要求,备品备件无法购置,变压器燥音过大,温度过高;现有设备继续运行存在严重安全隐患,特申请更换高低压柜及变压器。

2、批准变压器容量:800kVAx2,计1600kVA。

3、本次改造更换原高低柜及变压器。

三、设计方案

1、本配电室位于地下一层内,建筑面积约150平方米,设备层高3.9米,下设2.0米的 电缆夹层。配电设800kVA变压器2台,10kV双路供电,互为联络;低压侧双电源同时运行,互为联络。

2、补偿后用电设备功率因数达到95%以上,低压侧母线安装无功补偿并联电容器两组, 每组容量270kvar。

3、配电室大门直接通向车库通道,设备由车库运输至配电室。

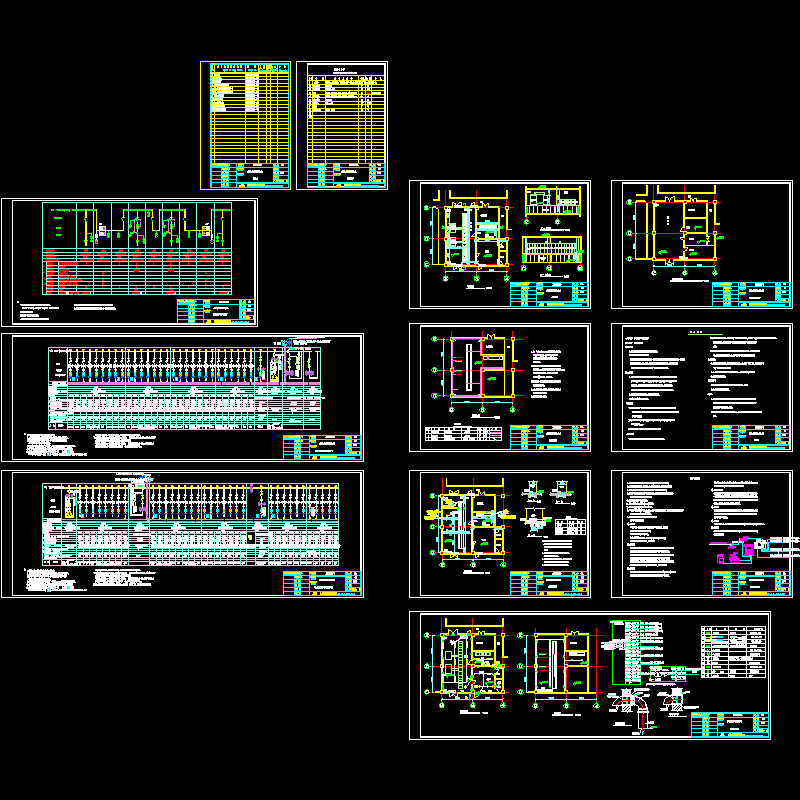

四、图纸展示

封面

10kV开关柜电气系统图

地线网施工图

施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
