5层高校图书馆电气CAD施工图纸(钢筋混凝土结构)(TN-C-S)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,文化
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：25798.2平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 地下室用途：车库
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：服务性,火灾应急
• 接地方式：TN-C-S
• 项目地址：河南
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为图书馆，全现浇框架结构，条型基础，信息中心建筑高度为23.55m，图书馆建筑高度为19.5m。地下室建筑面积为3902m，地面以上建筑面积为21896.2m。变电所设于楼外，地下室为汽车库，消防控制室设于首层。走廊按吊顶设计。
设计范围：该资料包括配电、照明、综合布线、有线电视、保安监控、火灾报警与消防联动、防雷与电气接地系统。

图书信息中心供电.dwg

图书信息中心弱电.dwg

图书信息中心消防.dwg

图书信息中心照明.dwg

图书信息中心系统图.dwg

图书信息中心防雷与接地.dwg

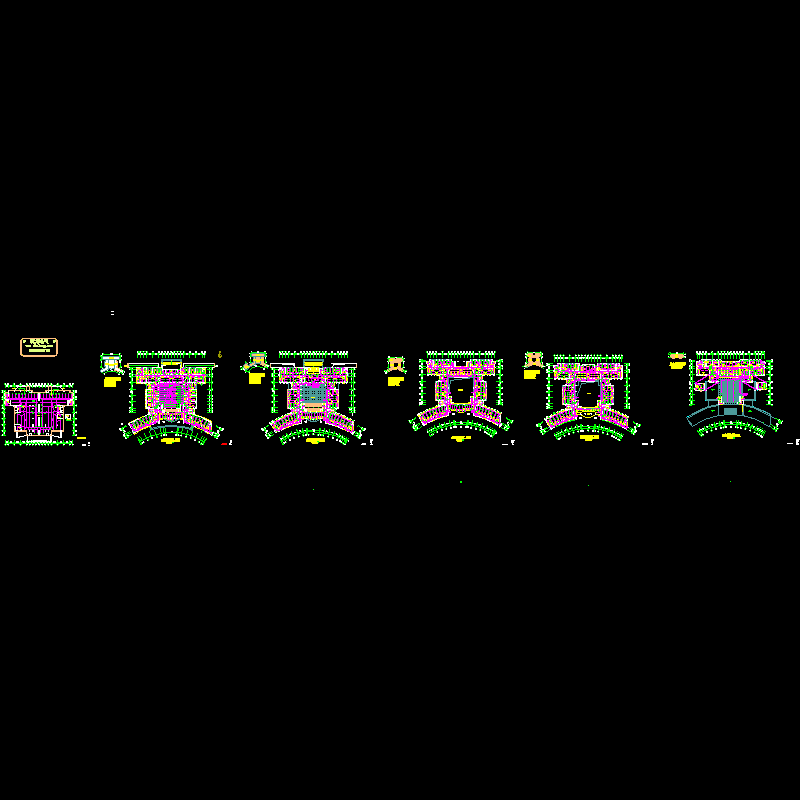

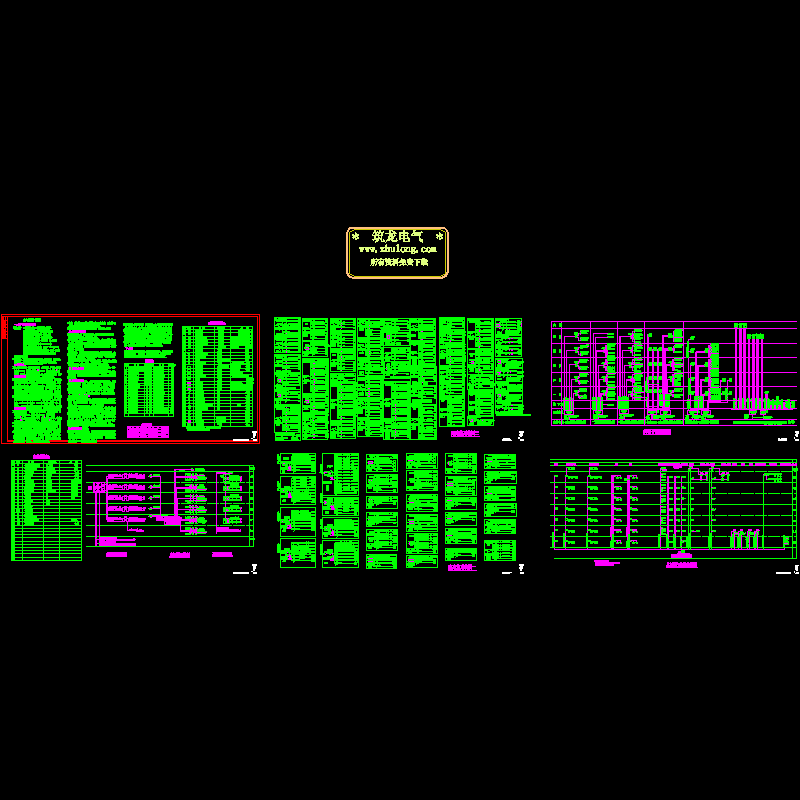

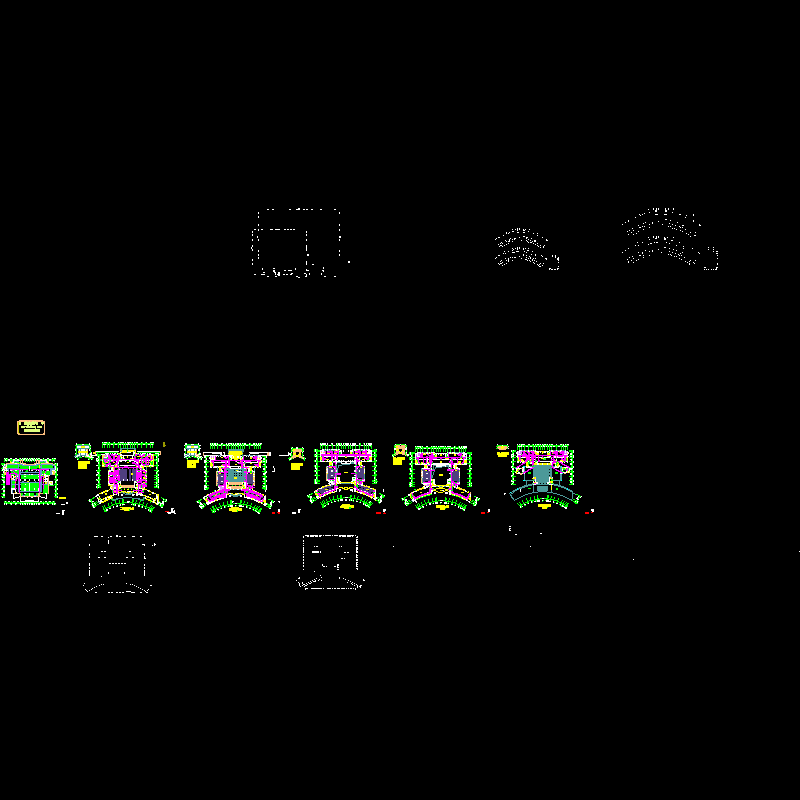

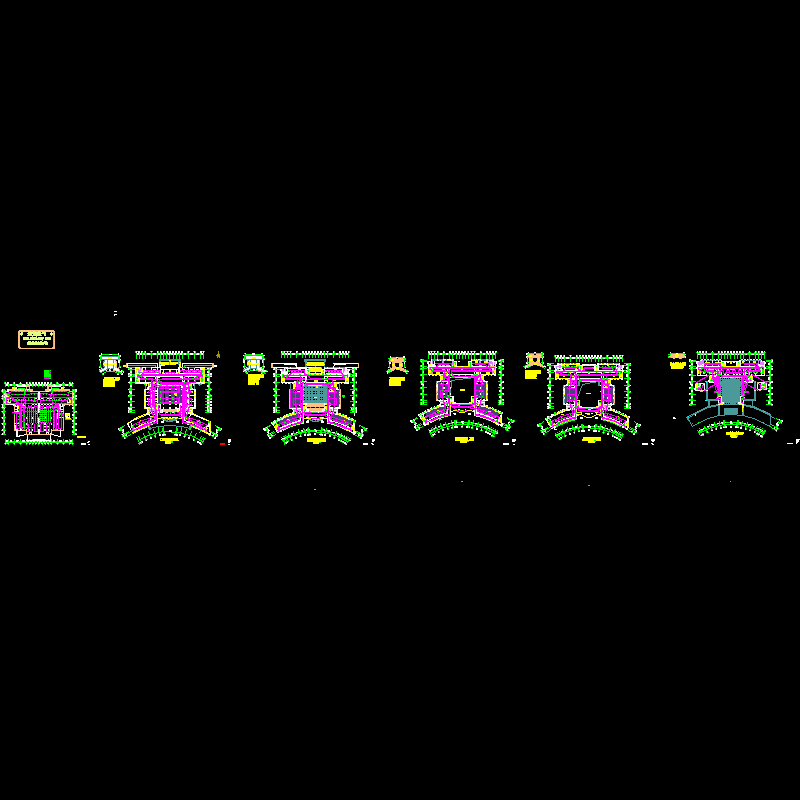

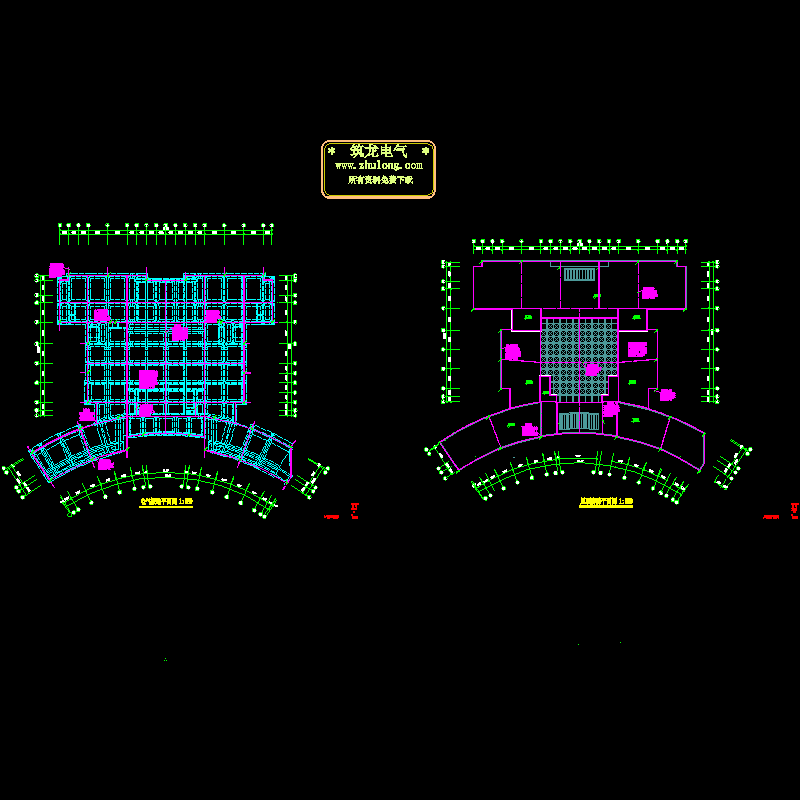

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-3 20:01:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
