高校6层宿舍楼电气CAD图纸(建筑标准设计图集)(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明

一. 概述

1、该项目为学校宿舍楼,砖混结构,层高3.4米，共六层。

2. 该资料分为强电和弱电两部分,其中弱电仅设计包括网络、电话、广播系统以及消火栓的平面布置，其余弱电系统业主另行委托设计;

3. 本说明仅适用一般情况,如有特殊说明请见有关图纸,在施工过程中如有问题或变更,应及时汇同设计人员共同协商解决.二. 设计依据

1、供配电系统设计规范GB50052-95

2. 规范GB50054-95

3. 民用建筑 JGJ/T16-92

4. 建筑物防火设计规范GBJ16-87

5. 建筑物防雷设计规范GB50057-94

6. 等电位联结安装图集02D501-2

7. 05系列建筑标准设计图集

8. 建筑,结构,给排水及暖通专业提供的相关资料

三. 设计范围：

1、照明配电系统；

2. 防雷及接地系统；

3. 广播系统；

4. 网络、电话系统；

5. 消火栓起泵控制系统；

6. 智能计量系统。

四. 供电设计

1、该项目从室外引来一路电源进入本楼一层配电室（值班室）,由低压配电柜经强电竖井对各楼层配电， 室外电缆敷设部分另行设计；供电负荷等级为三级。

2. 从低压配电柜至各层配电方式：从配电室低压配电柜至各层负荷基本采用树干式与放射式相结合的方式配电,具体见竖向干线系统图;

五.照明:

1、 照度标准a. 楼梯间,过道,卫生间等公共场所: 20-30-50Lx;b. 宿舍: 150~200Lx;C. 设备房、值班室:150~200Lx

2. 光源选择:走道,楼梯间采用普通白炽灯吸顶灯,其余场所基本为荧光灯照明;要求荧光灯自带补偿装置；

3. 该项目在主要楼道,疏散口设安全出口及疏散指示照明,灯具自带蓄电池。

4. 公共照明由一层管理室统一控制，疏散照明灯断电时自动电亮。

等电位联结平面图

配电系统图

屋顶避雷平面图

系统图

主电路

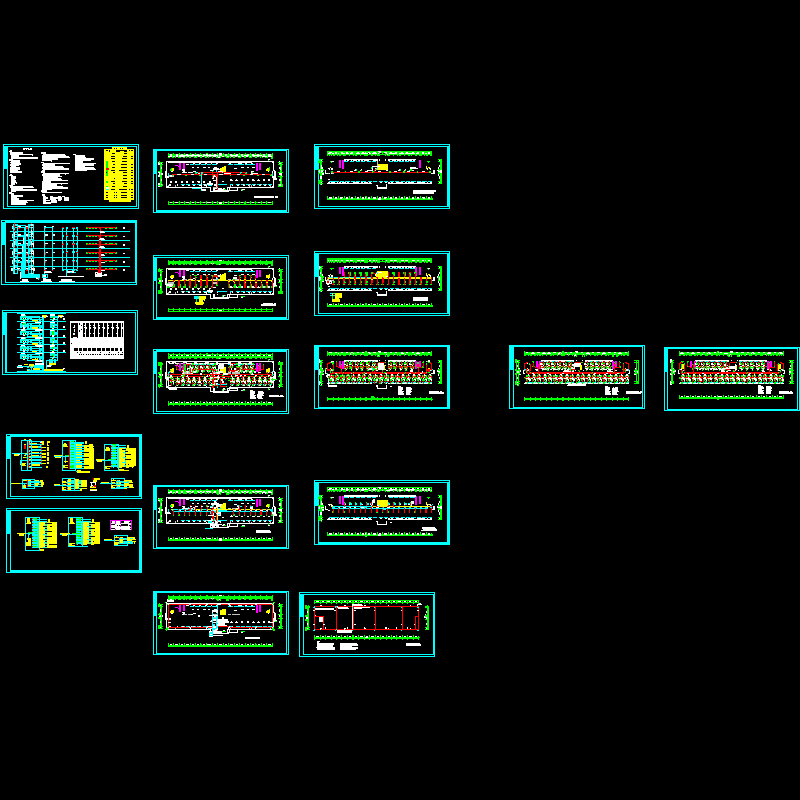

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
