一份高速公路边坡支护CAD施工图纸(客土喷播)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 高速公路边坡防护平面图
• 高速公路边坡防护横断面图
• 高速公路边坡防护立面图

附件详情

1、2级边坡坡率1:0.75～1:1；3级边坡坡率1:1；每级边坡的高度为10.0m，平台宽度为2.0m；第1级边坡K38 406~ 571段采用注浆钢锚管框架加固,框架内客土喷播植草防护;第2级边坡K38 424～ 487段采用Ф32mm锚杆框架加固，框架内客土喷播植草防护；其余边坡均采用拱形骨架植草防护；坡顶外设置截水沟，每级平台均设平台水沟；
11张图，编制于2008年。

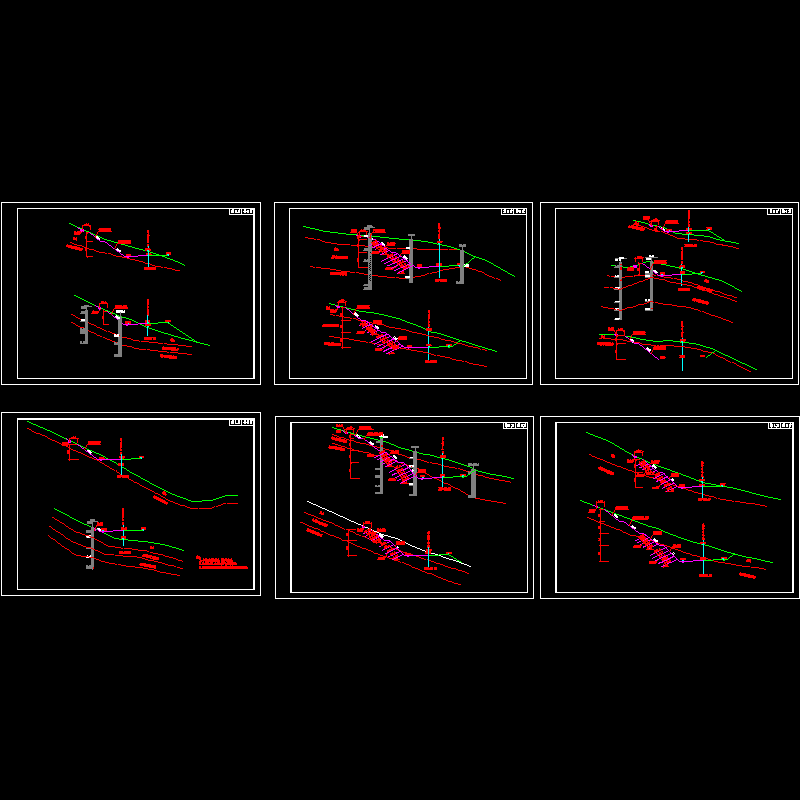

边坡防护横断面图

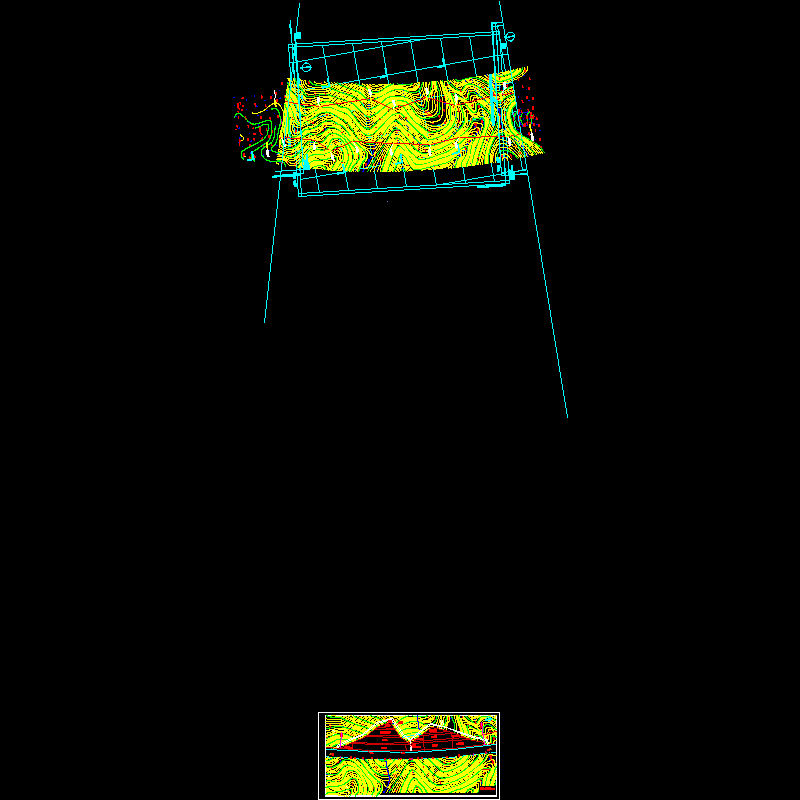

k38+375~+626平面图.dwg

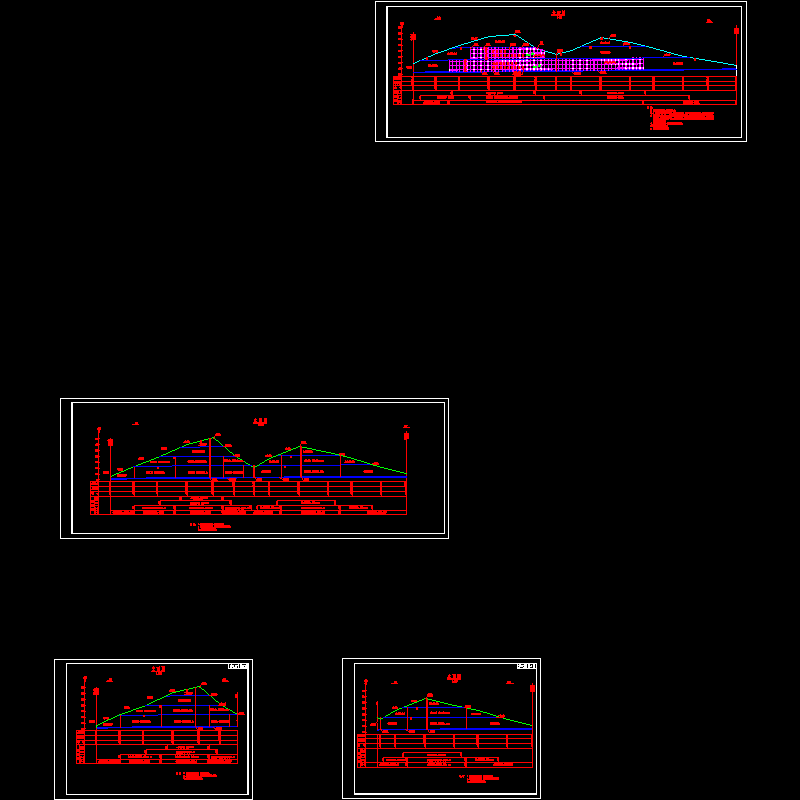

k38+375?+650左侧边坡横断面图.dwg

k38+375?+650左侧边坡立面图.dwg
