一份社会福利院5层综合楼建筑施工CAD图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：疗养建筑
• 建筑高度类型：多层建筑
• 外立面材料：幕墙
• 幕墙面板材料：玻璃幕墙
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：20张
• 设计年代：近代
• 建筑设计面积：5033.45平方米
• 建筑高度：20.07m
• 地上层数：5层
• 设计效果图：无

附件详情

功能：综合楼

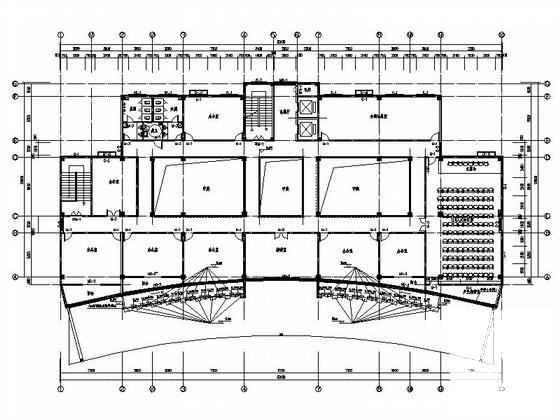

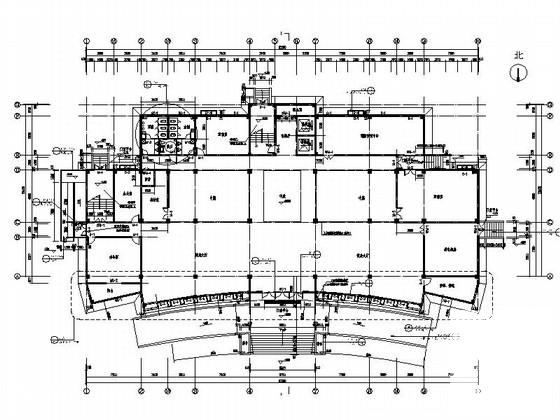

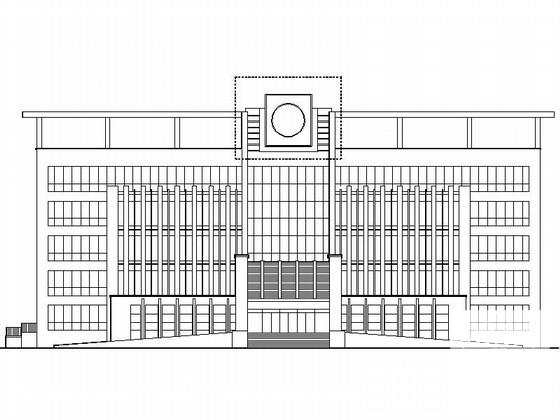

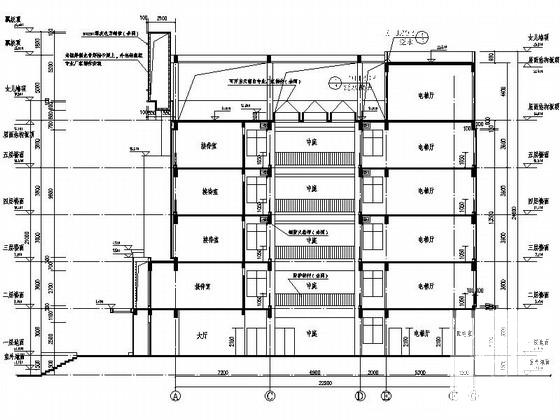

该资料包含：总平面图，总平面竖向布置图，建筑设计说明，室内装修做法表，防火设计专篇，门窗表，节能设计专篇，建筑工程做法表，各层平面图，立面图，剖面图，楼梯大样图，墙身大样图。
总开间x进深：52.1x22.9米

图5

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

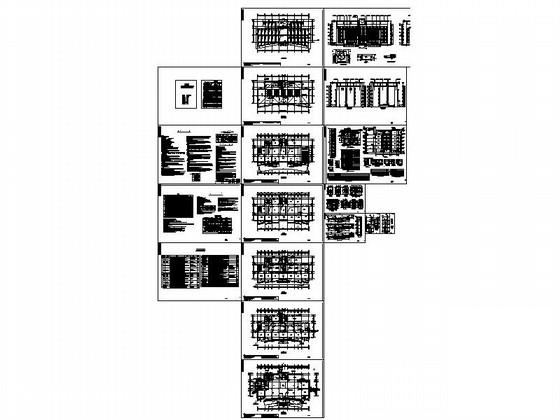

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
