一份4层框架幼儿园结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目为4层钢筋混凝土框架结构建筑（地上4层），房屋高度14.950米；该项目设有4条抗震缝，将结构平面分成4个抗震单元，缝宽100mm。

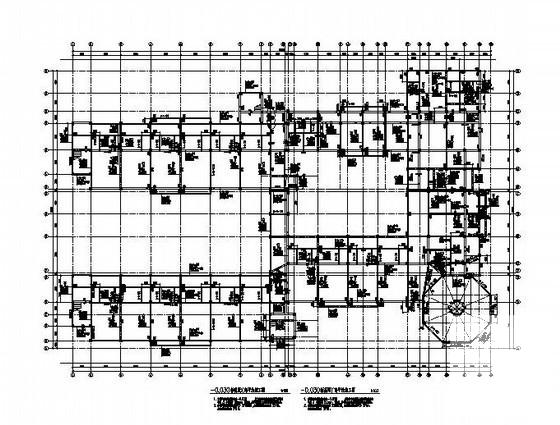

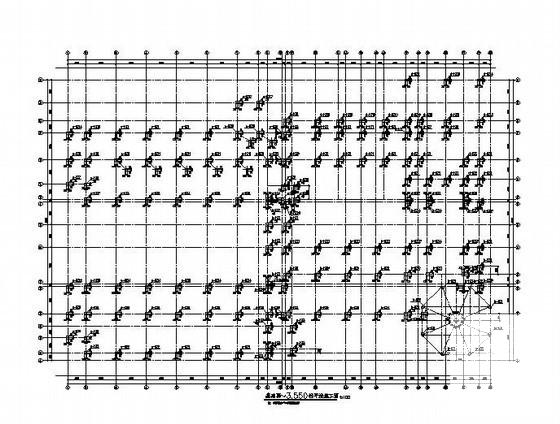

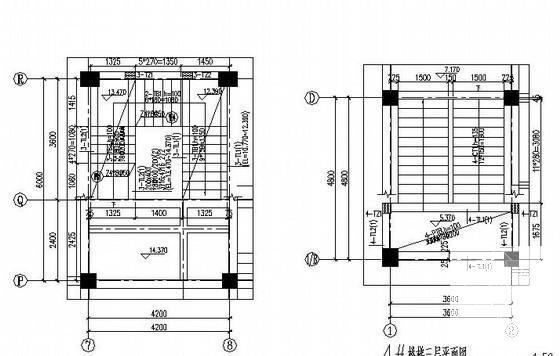

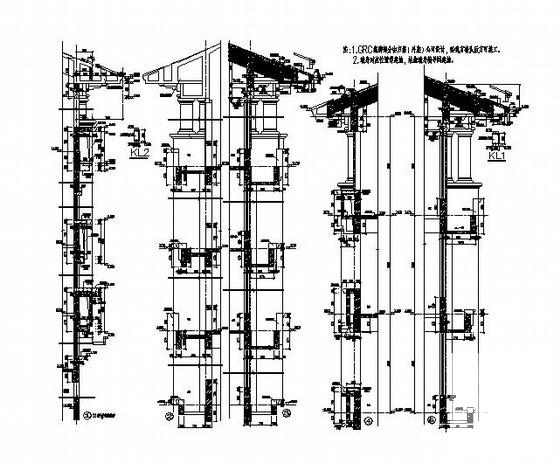

全套图纸28张，包括结构设计总说明、平法变更及补充表、坡屋面梁施工图"平面整体表示方法"制图规则和构造详图、桩位及承台 平面布置图 、承台详图、柱表、柱平法施工图、结构平面图、屋顶梁X向平法施工图、屋顶梁Y向平法施工图、墙身详图、 楼梯详图 等。
