一份14层筏型基础框架剪力墙结构住宅楼结构CAD施工图纸(筏板配筋)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：14层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

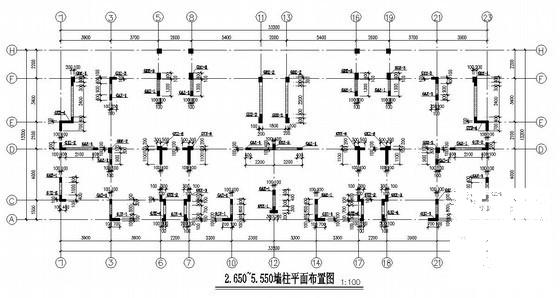

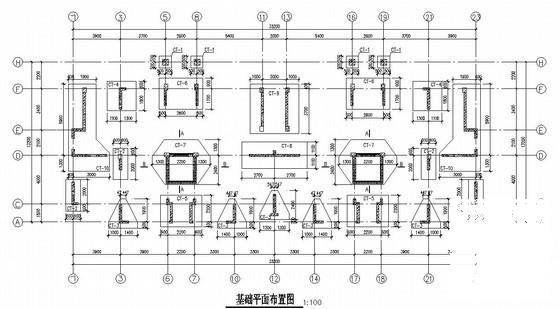

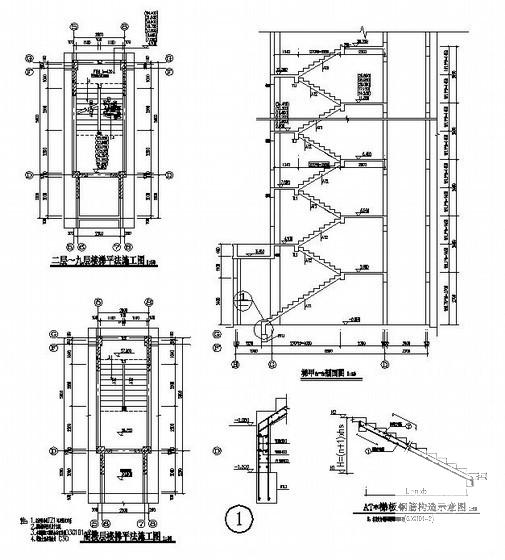

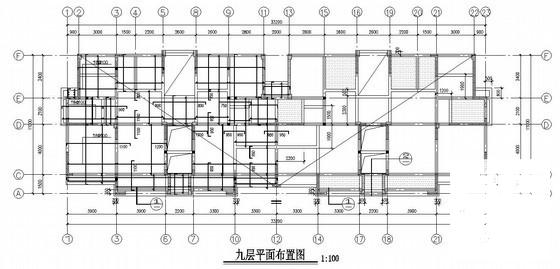

该资料包含：独立柱基及筏板配筋定位平面，柱定位平面及配筋表，剪力墙平法施工图，板结构平面，梁配筋平面，构架及小屋面梁配筋平面，楼梯平面及配筋详图等
共22张图纸。
