路面排水：正常路段一般填方段由路拱自然漫流到路肩至边坡汇于排水沟。挖方路段由路拱自然漫流至路堑边沟，经急流槽流入路堤边沟或自然沟。超高路段外侧路面水流进设在左侧路缘带内的纵向排水槽、集水井，通过横向排水管，经由急流槽流入路堤边沟。土路肩排水系统：一般挖方路段设置纵向碎砾石层及横向 Φ5PVC管；一般填方段设置纵向碎砾石层汇集排除路面及土路肩的自由水。中央分隔带排水：由纵向渗沟、防渗层、集水井、PVC－U横向排水管组成。横向排水管的设置，必须由排水纵坡标高最低点开始设置。填挖交界处由急流槽引导边沟水流进入路堤边沟或河沟等排水口。
该资料包含：
路堑边沟设计图
矩形路基边沟设计图
边沟盖板、路肩预制块和浅碟边沟预制块设计图。
路堤边沟一般构造图
护脚墙路堤边沟设计图

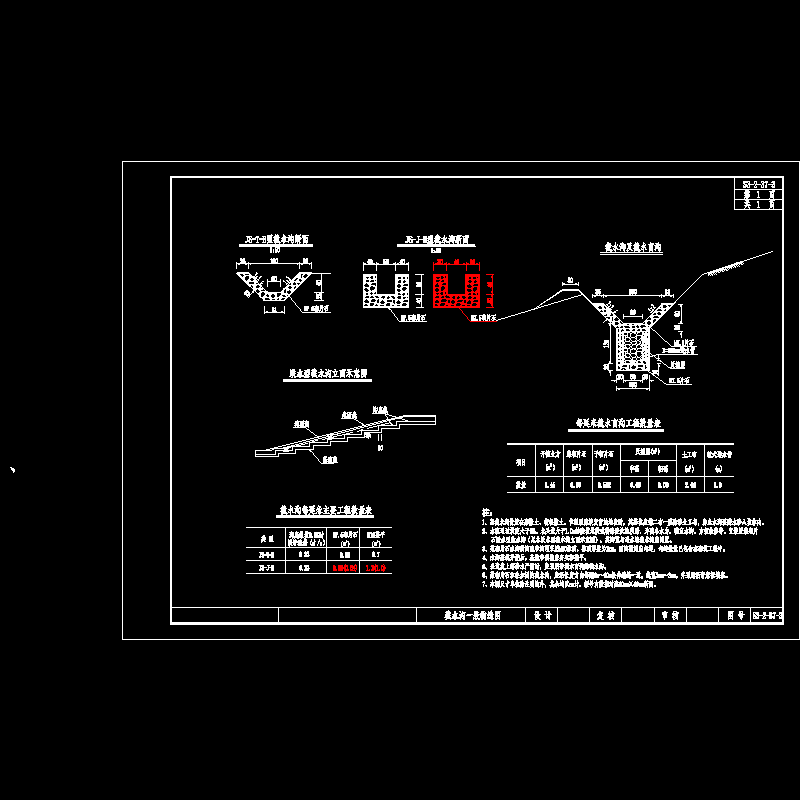

截水沟一般构造图

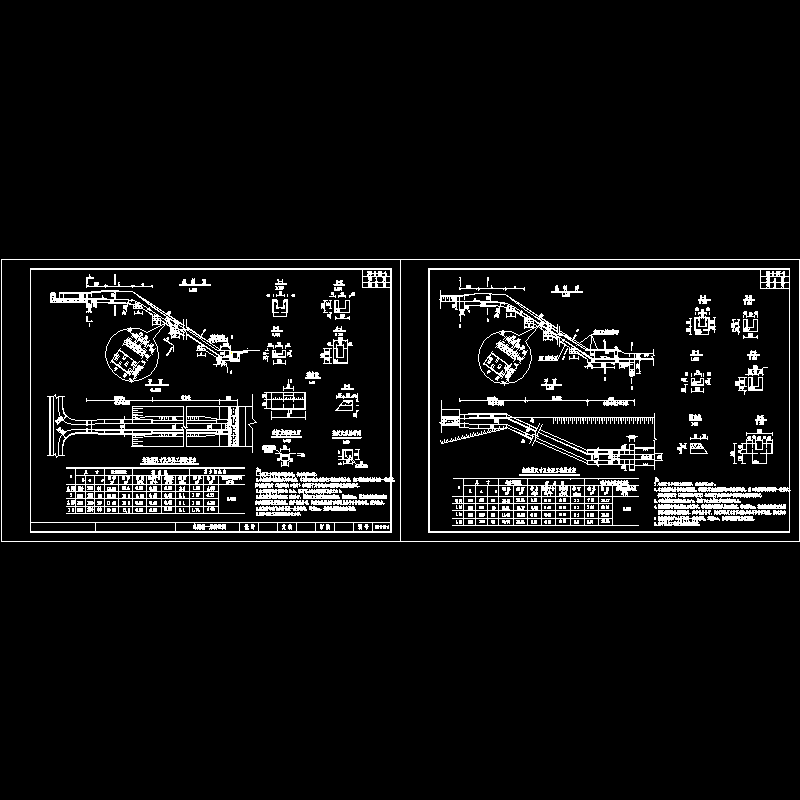

急流槽一般构造图
填切过渡段急流槽构造图
边坡平台排水一般构造图
没有边坡圬工防护的路堑边坡平台排水构造图
采用圬工骨架植草护坡的路堑平台排水构造图（高路堤平台排水）
路基渗沟设计图
管式渗沟一般设计图（适用山体渗水路段）
路肩排水一般构造图（适用于除超高段外侧以外的路基边坡填土高度大于2m的仅采用植草防护的路段）
中间带地下排水一般构造图2
矩形暗沟和矩形暗沟集水井构件设计图
硬聚氯乙烯地下管道设计图（横穿公路）
中央分隔带超高段排水一般构造图
A型中沟一般构造图
中央分隔带超高段B型中沟构造
中沟基础处理设计
中沟主要工程数量计算
集水井设计图
中央分隔带超高段排水急流槽和横向排水管一般构造图
中央分隔带超高段排水系统（四车道高速公路及一级公路）
仰斜式排水孔布置示意图
暗沟一般构造图2（用于排除路基下水井、泉眼）
……共计28张CAD

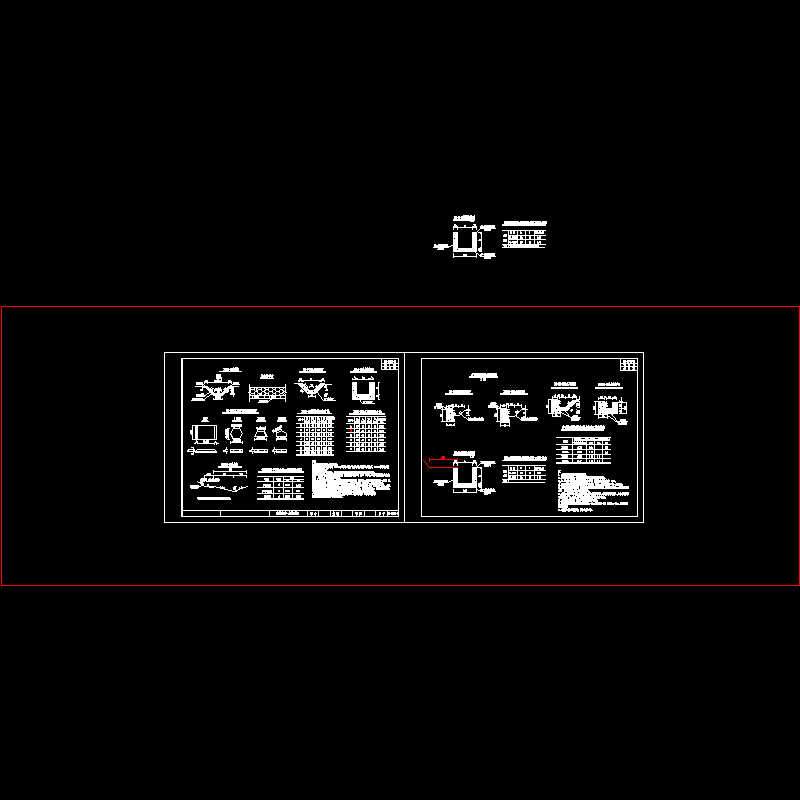

矩形路基边沟设计图
路堤边沟一般构造图
仰斜式排水孔布置示意图

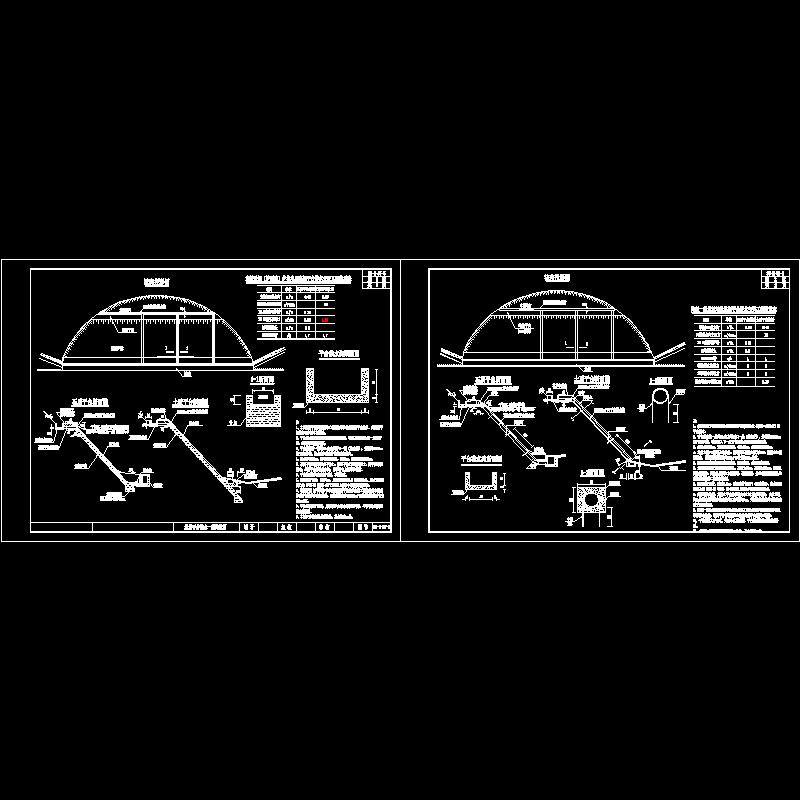

路肩排水一般构造图

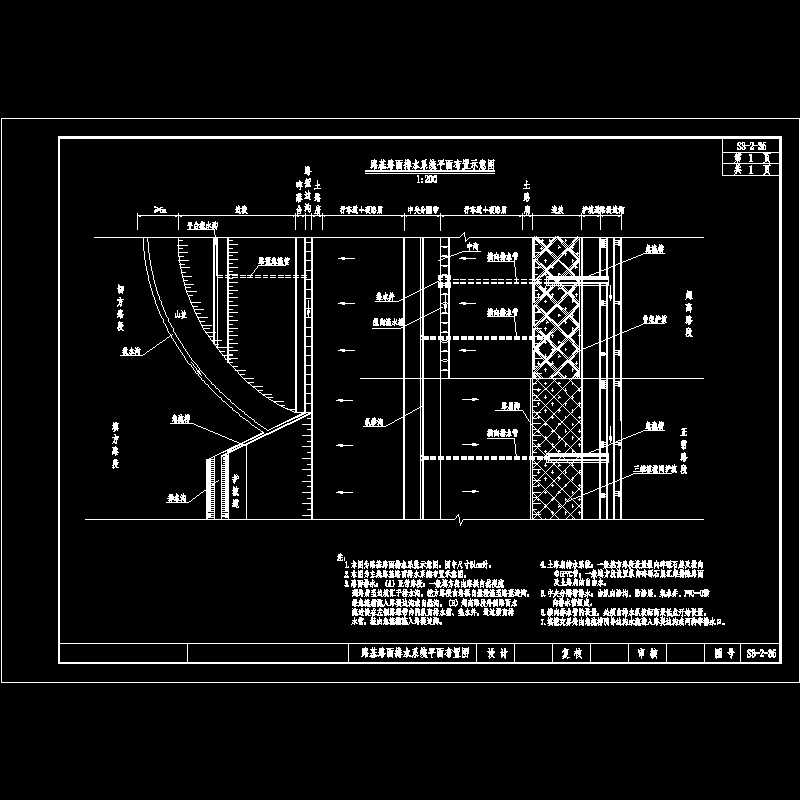

s3-02-35_路基、路面排水系统布置图.dwg

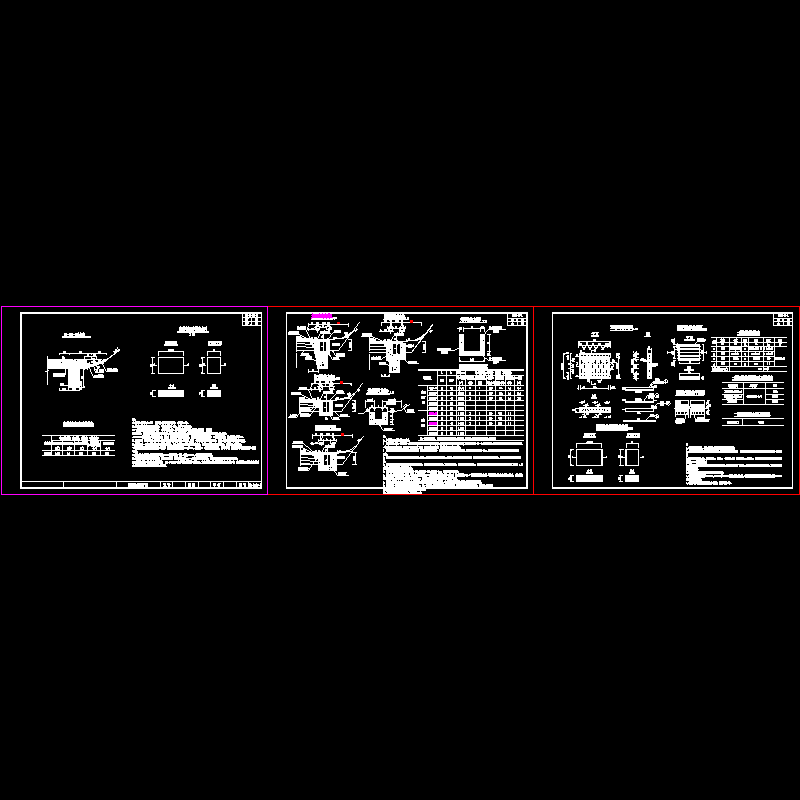

s3-02-37-01_边沟.dwg
s3-02-37-02_排水沟.dwg
s3-02-37-03_截水沟.dwg
s3-02-37-04_急流槽.dwg
s3-02-37-05_平台排水.dwg
s3-02-37-06_渗沟.dwg
s3-02-37-07_路肩沟.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
