镇原县桥加宽工程施工设计CAD图纸(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三、技术标准及技术条件
1、设计荷载： 城市道路 －A级。
2、桥面宽度：加宽宽度12m。
3、地震烈度：Ⅶ度。
4、孔径组成： 1-6.0m盖板涵。
5、最大冻土深度：0.82m
四、主要材料
1、混凝土
盖板 C35混凝土
墙身、基础、帽石 C20混凝土
涵底铺砌、挡墙、挡块、流水槽 C15混凝土
2、钢材
（1）普通钢筋采用R235、HRB335。
五、设计要点
既有桥为一孔6m的拱桥，桥宽12m，因城市发展的需要，需加宽至24m，加宽部分采用1孔6.0米的盖板涵，板厚0.5m；盖板顶填土厚为2.0米。边墙高6.5m，配扩大基础，基底采用三七灰土处理。涵底进行混凝土铺砌，并在两基础之间加设支撑梁。出口接混凝土流水槽。旧桥与新桥相接处配混凝土挡块，新桥的另一侧配路肩挡墙。
六、施工要点
有关涵洞的施工工艺及其质量检验标准，均按《公路桥涵施工技术规范》JTJ 041－2000中的规定执行。同时，在施工时应注意以下事项：
1、施工前应认真熟悉图纸，各图纸间应相互对照以保证施工放线的准确性。
2、基础施工时，如发现地质与设计不符，请提出变更设计申请。
3、盖板预制时应注意预埋吊环钢筋。
4、基底采用换填1米厚的三七灰土处理，必须分层夯实，压实度不得小于95%。
5、钢筋混凝土盖板均采用预制，当混凝土强度达到设计强度的70%方可吊装运输。
6、拆除既有桥的南侧墙，拆除高度不得小于1.0米，既有路基和原路基结合处，挖土质台阶，使加宽路面与原路面形成整体。

2

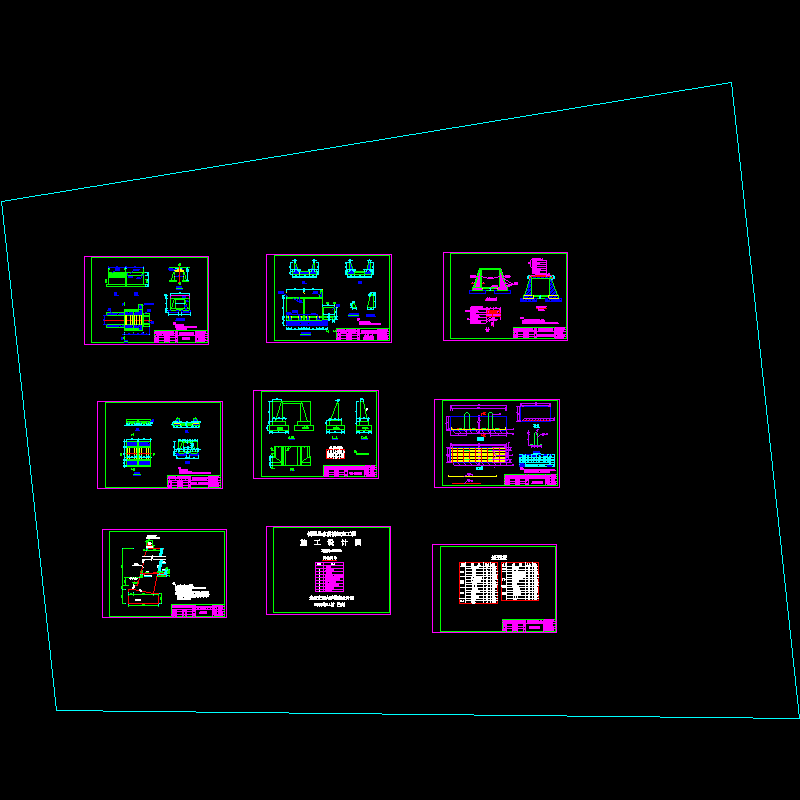

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
