一份20米后张法预应力空心箱梁桥墩临时支座节点CAD详图纸设计(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

XX大桥为丹东～拉萨国道主干线老爷庙～呼和浩特高速公路呼和浩特～集宁段最长的桥，该桥12孔20米，中心桩号K417 200，桥梁总长240米，上部结构采用20米后张法预应力空心箱梁，墙式护栏；下部结构采用柱式墩，墩基础为钻孔灌注桩基础，肋式台，台基础为扩大基础。
（1） 箱梁预制 箱梁预制在XX大桥箱梁预制场预制。空心箱梁外模采用定型钢模板，内模采用塑料布套标准木模方法，保证箱梁肋板和顶板的宽度和厚度。砼振捣采用附着式振捣和插入式振捣相结合的方法，保证砼质量。 预应力张拉： 张拉均采用双向张拉工艺，保证钢绞线的受力均匀和摩阻损失的均匀，张拉顺序按照设计要求，保证结构在预应力施加过程中的均匀受力，张拉的初始应力一般取控制应力的10%，测量千斤顶的出镐量，然后拉至20%，测量出镐量，最后拉至超张拉阶段，达到103%δK，持荷5分钟后回锚，再测量出镐量，两次相减计算出钢绞线的实测伸长值，实际伸长值等于实测伸长值和初应力时的推算伸长值之和，推算伸长值可采用相邻级的伸长度。实测伸长值与理论伸长值之差为±6%。 孔道压浆： 压浆用水泥采用42.5水泥，制浆机应使用强制式，并且具备一次过滤，二次搅拌的功能，净浆的稠度是质量控制的关键，为保证浆的强度，水灰比要小，控制在0.33-0.40之间。采用调节减水剂的方法来调整浆的稠度，一般控制在14-18S，压浆的最大压力控制在0.5-0.7Mpa，并有一定的稳压时间，压浆应达到另一端饱满出浓浆，所有排气孔亦排出稠度与原浆相同的浆为止。
（2） 其它构造砼浇筑 在防止砼外观水泡、气泡大面积出现时，砼拌合掺用减水剂，浇筑采用吊斗加粗帆布串筒施工工艺，有效防止砼浇筑的离析现象，振捣采用交频插入式振捣棒振捣。

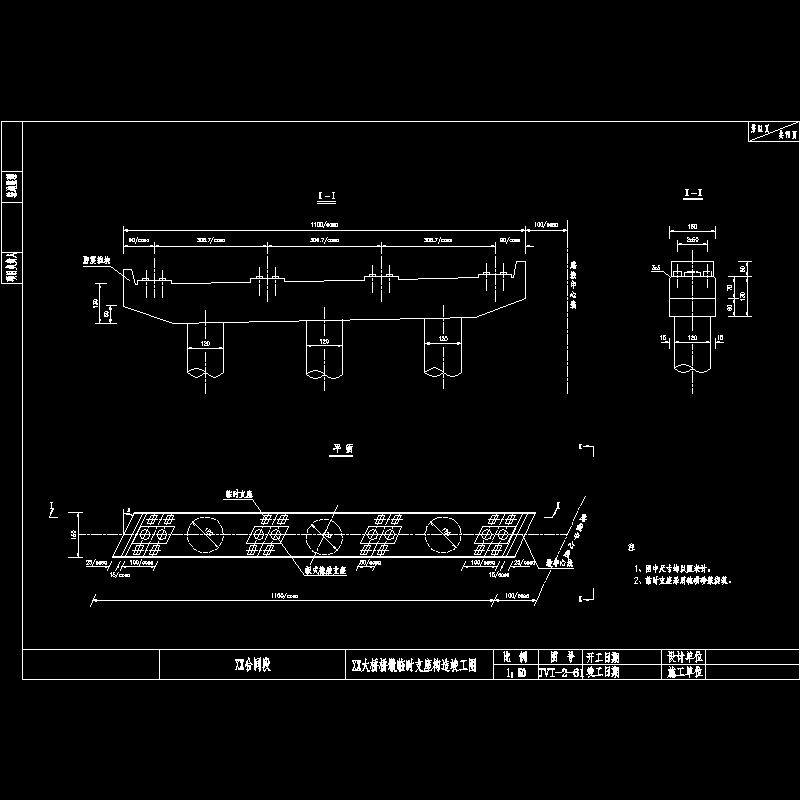

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
