一份384m三塔矮塔斜拉桥主梁顶底板纵向预应力钢束布置节点CAD详图纸设计(抗震)(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、汽车荷载：设计荷载汽车-超20级，验算荷载挂车-120。
2、行车道：双向六车道。
3、桥面横坡：双面坡2%。
4、基本风压：600Pa。
5、地震烈度：基本烈度8度，按8度设防，按9度采取抗震措施。
6、水位和流量:100年一遇设计洪水位39.3m，设计洪峰流量3570m3/s。
7、桥下净空：与巡河路及县道相交处大于4.5m。

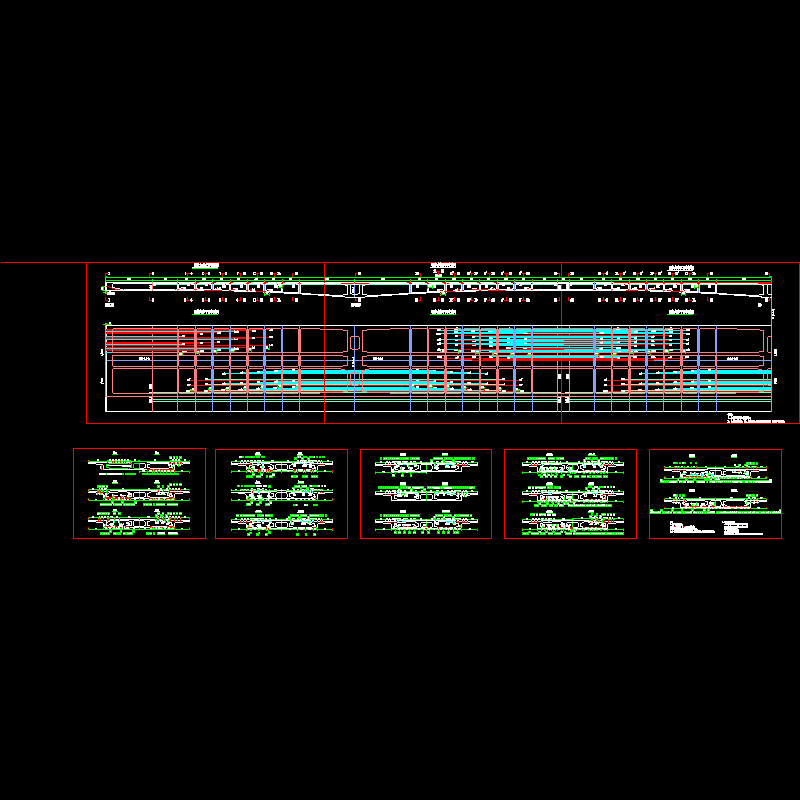

l006主梁顶底板纵向预应力钢束布置图(1).dwg

l006主梁顶底板纵向预应力钢束布置图(2).dwg
