一份7度区框架多功能教学楼结构CAD施工图纸（独立基础）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该建筑房屋功能分为学校教学楼，多功能教室；建筑层高：每层3.6米。
该项目采用抗震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第二组。
结构设计总说明、地梁平法施工图、基础 平面布置图 、基础详图、结构布置和板配筋图、梁平法施工图、柱平法施工图、屋面结构布置和板配筋图、屋面梁平法施工图、 楼梯详图 共19张图纸。

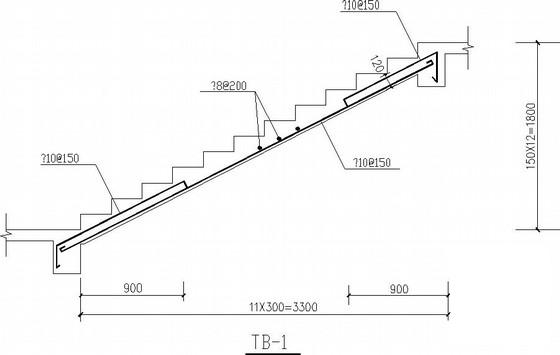

第 1 张图

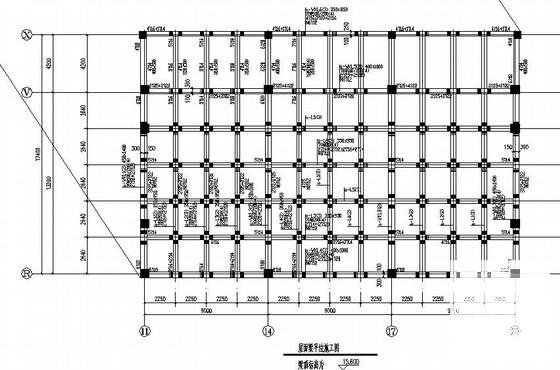

第 2 张图

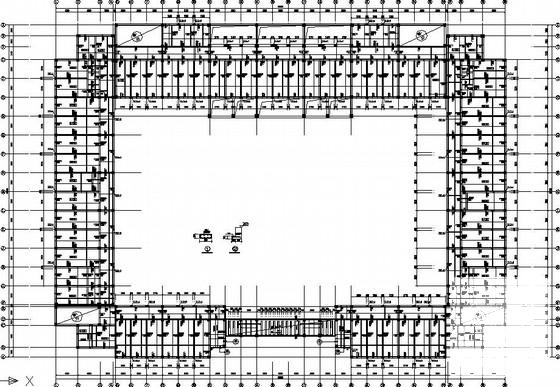

第 3 张图

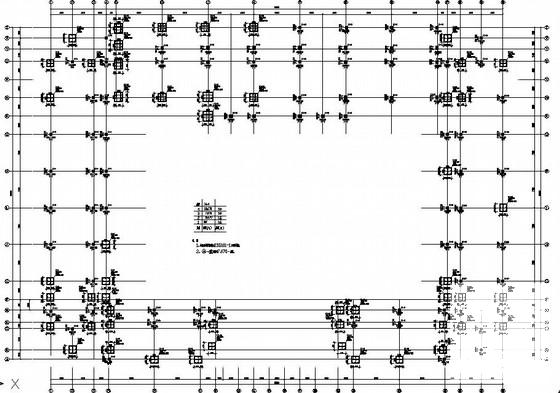

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
