一份地下1层地上29层商务办公楼剪力墙结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：其他
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目位于南昌市。采用剪力墙结构，抗震等级：框架三级，剪力墙三级。地面粗糙度为：C类。
结构整体分析：高层建筑结构空间有限元分析与计算软件 SATWE。
该项目按现行国家设计标准进行设计，施工时除应遵守本说明及各设计图纸说明外，尚应严格执行现行国家及地方的有关规范或规程。
该资料包含：

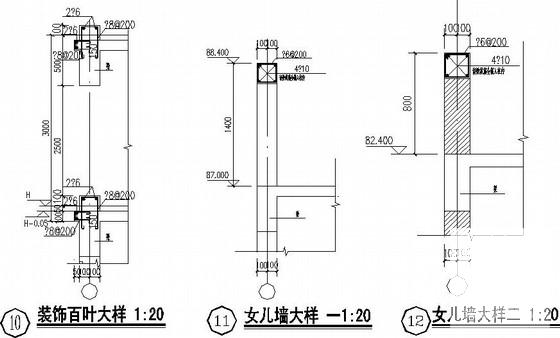

结构设计总说明、剪力墙柱平面配筋图、板配筋图、梁配筋图、屋面层板配筋图、屋面层梁配筋图、小屋面梁、板配筋图、楼梯及大样详图共19张图纸。

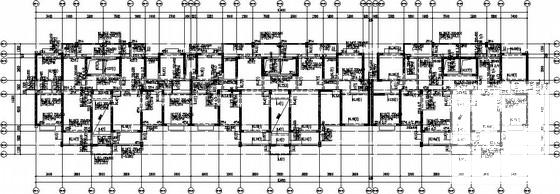

第 1 张图

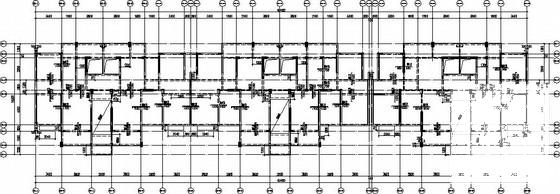

第 2 张图

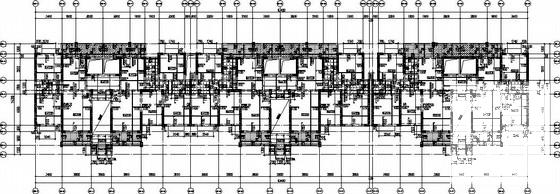

第 3 张图
