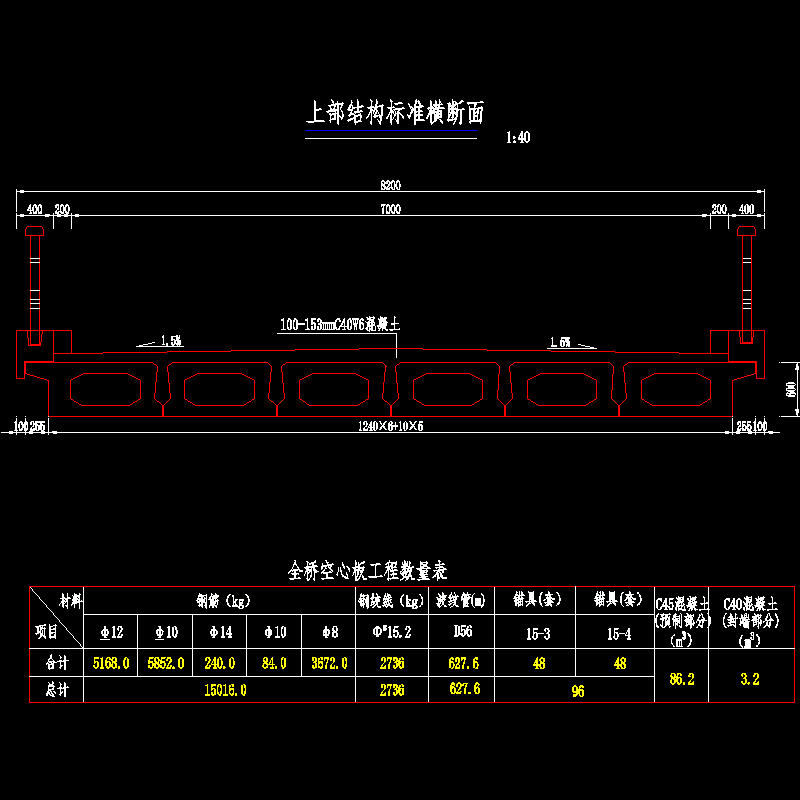

一份2×12米预应力混凝土空心板上部结构标准横断面节点CAD详图纸设计(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2.本桥上部采用2×12米预应力混凝土空心板，下部桥墩采用双柱式桥墩，桩基础，桥台采用双柱式桥台。
3.设计荷载公路Ⅱ级，地震动峰值加速度为0.2g。
4.桥面横坡1.5%由桥面铺装厚度100～153mm形成，桥面铺装采用C40W6混凝土。
5.本桥在桥台位置处各设一道GQF-C40伸缩缝，本桥支座采用GYZ200×49mm板式橡胶支座,共计48块。
6.本桥在上下游各15米范围内护坡，总长为30米，护坡采用400mmM7.5浆砌片石 300mm砂砾垫层。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
