一份框架结构商务中心结构CAD施工图纸（3层筏板结构）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 民用建筑设计使用年限：50年
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 地下室功能：其他
• 参考图纸：22张
• 设计年代：近代

附件详情

1、该项目由地下一层和地上三层组成，其中地下一层为储物室，地上三层为办公用房。采用现浇钢筋混凝土框架结构，建筑物总高度15.85m，总建筑面积6673.23平方米。地下室结构层高4.2m，建筑面积1903.27平方米。
2、基础形式采用梁板式筏形基础，基础主梁、平板底面标高-5.8ｍ，C15素混凝土垫层厚度100㎜。
3、建筑结构的安全等级为二级；地基基础设计等级为丙级；设计地震分组为第一组；建筑场地类别为Ⅱ类，属建筑抗震四级地段；地下室防水等级为一级，该项目场地岩土工程勘察期间地下水位埋深较大，可不进行抗浮设防。
该资料包含：结构设计总说明，梁板式筏形基础主梁平法施工图，梁板式筏形基础平板平法施工图，柱平法配筋图，坡屋面板底柱平法配筋图，梁平法配筋图，楼面结构图，楼梯结构图等
共22张图纸。

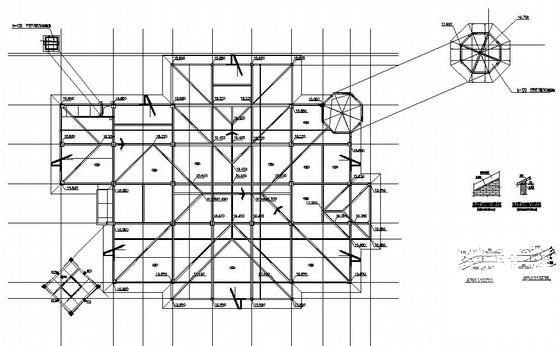

第 1 张图

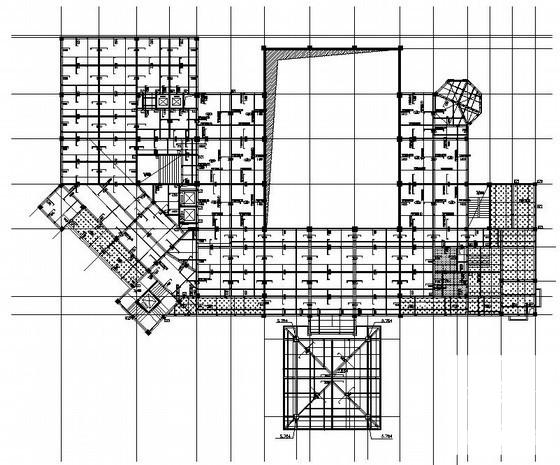

第 2 张图

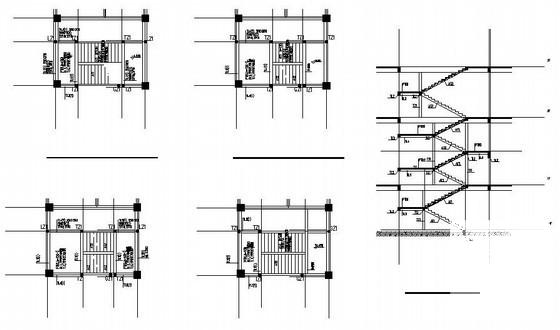

第 3 张图

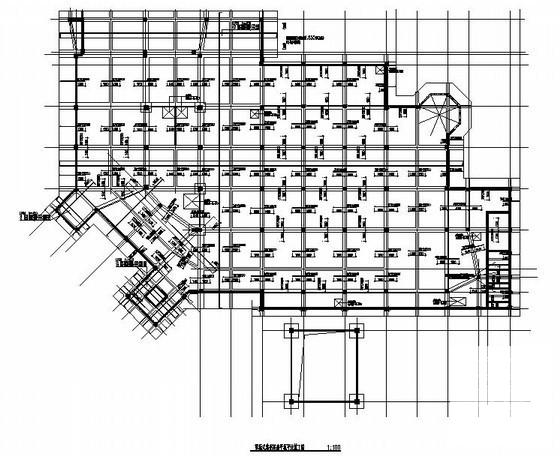

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
