隧道行人横洞设计CAD图纸(监控量测)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.本图尺寸均以厘米为单位。
2.径向锚杆使用Φ22早强砂浆锚杆，长度为300cm，按梅花型布置，沿径向设置。
3.钢筋网的安设待开挖面喷5厘米砼后进行，并应与径向锚杆连接牢固。
4.施工时尽可能采用机械开挖，超挖应控制在相关规范规定范围内，做到少欠少挖。
5.施工中应该时刻注意根据围岩监控量测结果调整支护参数，图示预留变形量可根据现场量测情况进行调整。
6.水泥砂浆粘结剂用42.5号以上新鲜硅酸盐水泥，砂径不大于2.5毫米，并掺加0.7% NF-JX高效早强减水剂，5%氧化镁膨胀剂。
7.砂浆配合比：水泥比砂为1：1，水灰比为0.38～0.45。
8.防水层建议采用巨力ECB/EVA共挤防窜流防水板，为一布一膜，规格型号及主要指标：1.2mmX400g/m X4m，抗拉强度不小于17MPa，断裂拉伸率不少于560%。
9.防水砼中的抗裂防水剂建议采用云燕GNA-R抗裂防水膨胀剂，要求抗渗标号不低于S8，7天抗压强度不小于25MPa。
10.在合格的眼孔中摇入的锚杆，安装止浆塞、垫板、螺母，注入水泥浆，注浆压力控制在0.5～1MPa。
11.垫板、螺母、锚头采用锚杆配套产品。
……
内含立面、平面、工程数量表、衬砌、钢筋网平面、中空注浆锚杆布置图等。
……
共计2张

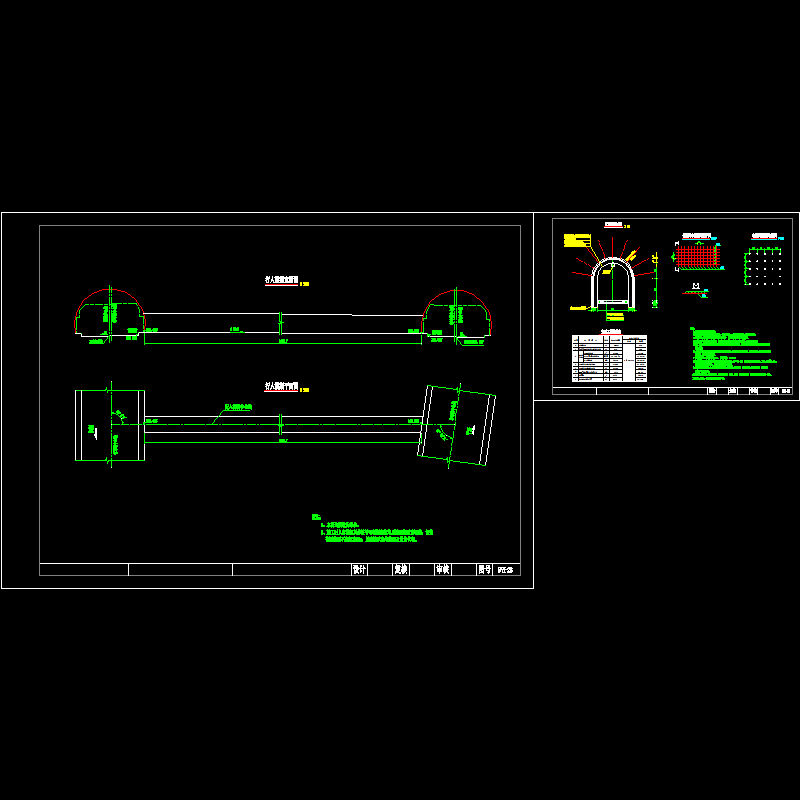

隧道行人横洞平面、立面

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
