隧道超前小导管支护设计CAD图纸(压力)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附注：
1、本图尺寸除钢筋、钢管直径、管壁以毫米计外，其余均以厘米计。
2、本图适用于隧道V级围岩、Ⅳ级围岩浅埋段。
3、小导管设计参数：
1).材料：钢管采用外径42mm，壁厚3.5mm的无缝钢管，钢管长为4.5m；
2).间距：钢管环向间距40cm，纵向间距1.8m(Ⅴ级浅埋)、2.4m(Ⅴ级深埋)、3.2m(Ⅳ级浅埋)，纵向搭接长度大于1m；
3).外插角：5°～10°。
4、小导管注浆采用水泥浆液，水灰比：1：1，注浆压力：0.5～1MPa。
5、注浆施工前，须进行注浆实验，以调整注浆参数。
……
共计1张

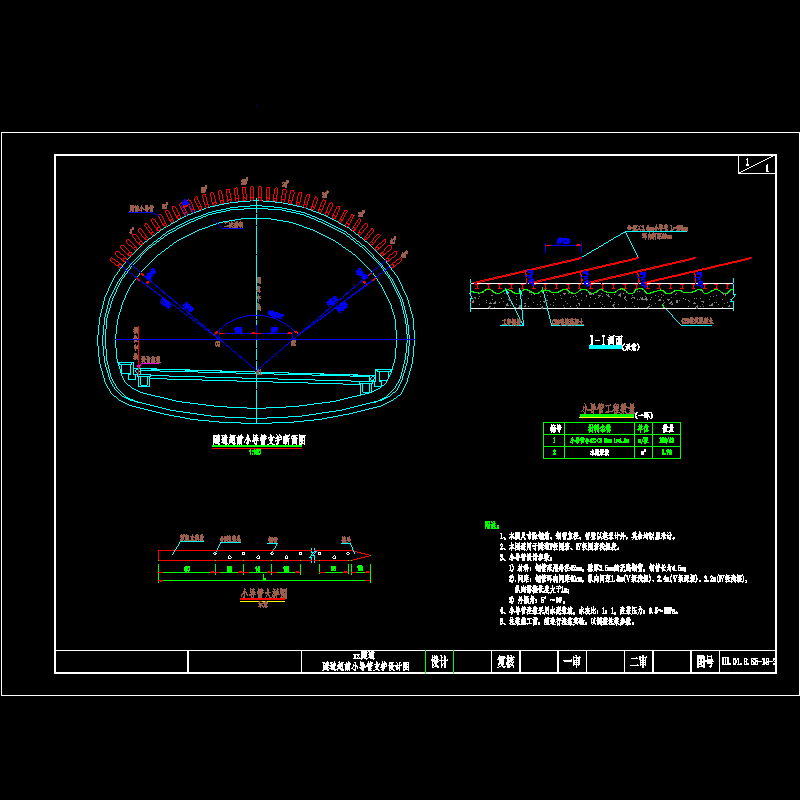

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
