Ⅳ级围岩(S4)钢拱架设计CAD图纸(保护层厚度)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

注：
1、本图尺寸除注明外，其余均以mm计。
2、钢架由八个单元组成,每个单元由工字钢,连接板
焊接成型,单元间以螺栓连接。接头处焊缝宽度：
翼缘9mm，腹板6mm。
3、工字钢架用钢量及半径尺寸均按中心线计算。
4、工字钢保护层厚度，贴岩面侧大于4cm，二衬侧不
小于2cm。
5、工字钢锁脚锚杆在起拱线上1m内两侧各设置2根。
6、钢拱架长度暂按进洞口暗洞段10m、出洞口暗洞
段20m考虑，具体根据实际地质情况确定。
7、钢拱架纵向间距按1m考虑。
……共计2张，设计于2008年

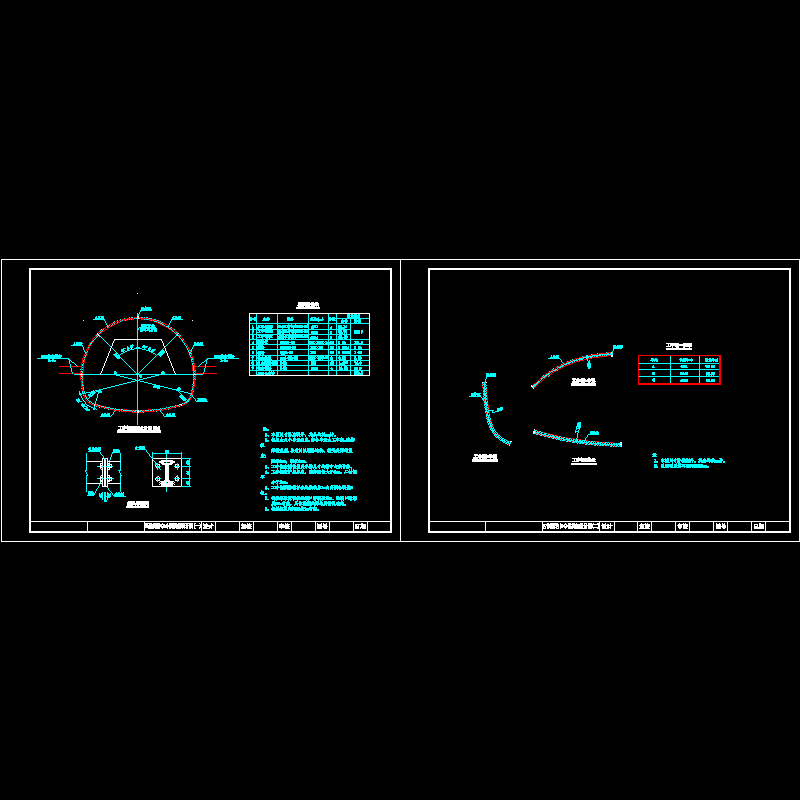

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
