钢桁架式拱屋架结构设计CAD施工图纸(dwg)(7度抗震)(二级结构安全)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：桁架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 参考图纸：11张
• 设计年代：近代

附件详情

某钢桁架式拱屋架结构设计图
该资料为：某钢桁架式拱屋架结构设计图
该资料包含：
钢结构设计总说明、钢桁架埋件布置图、钢桁架 平面布置图 、球体桁架结构几何尺寸、球体结构立面布置图、球体外表面檩条布置图、点驳接式玻璃幕墙平面展开图共11张图纸。

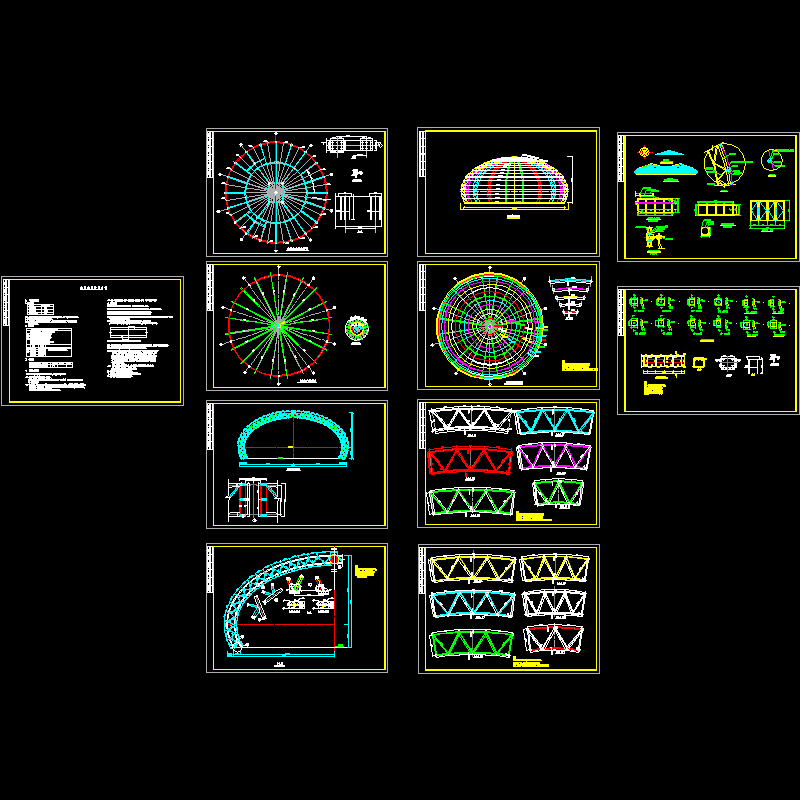

第 1 张图
