路基实体护面墙设计CAD图纸(伸缩缝)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本图适用于覆盖岩体风化严重、节理发育、软质岩石、松散碎（砾）石土的挖方边坡。
护面墙除自重外，不担负其它载重，也不承受墙后土压力。
沿墙身每隔10-15米设置2厘米宽伸缩缝(沉降缝)一道，用沥青麻筋填塞，深入10-20厘米。当边坡上有地下水渗出时适当加密泄水孔，泄水孔应错位设置，间距2-3米，尺寸为10×10 厘米；图中泄水孔为示意。
墙高在3≤H＜6 米范围内时墙背设一个耳墙；当H≥6米时墙背设两个耳墙，耳墙宽度为50厘米。墙背设15厘米砂砾垫层作反滤层。护面墙墙高超过10米时，顶宽采用60厘米。
……共计1张，设计于2014年

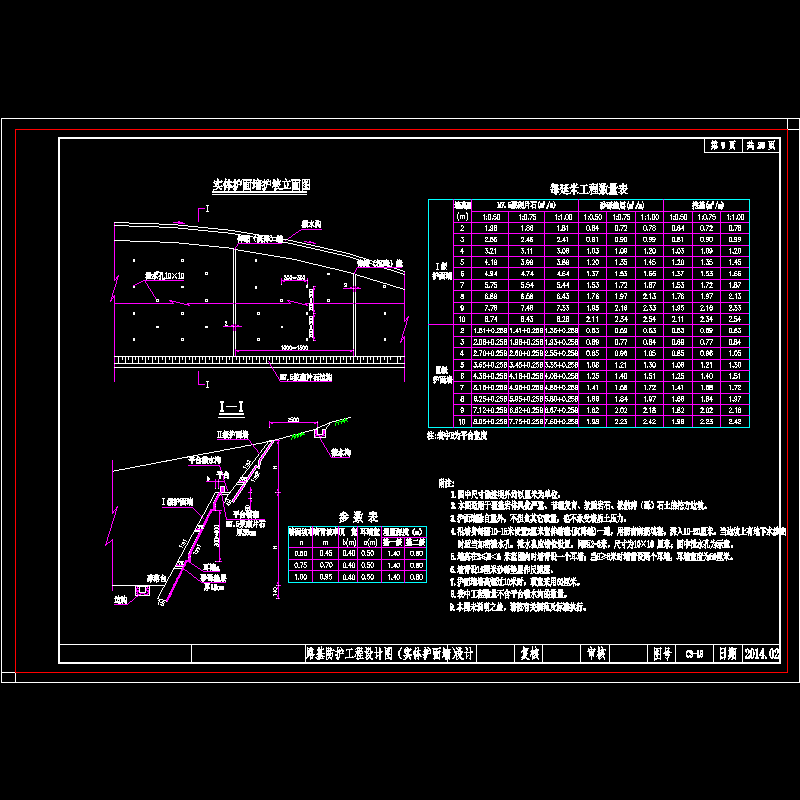

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
