隧道洞内外路面衔接方案设计CAD图纸(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

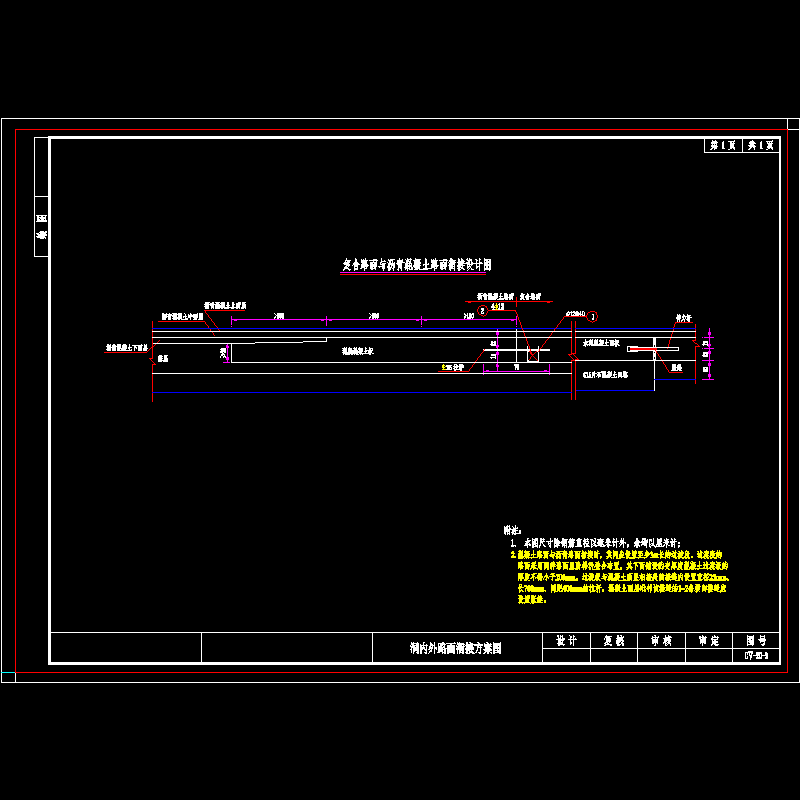

混凝土路面与沥青路面相接时，其间应设置至少3m长的过渡段。过渡段的路面采用两种路面呈阶梯状叠合布置，其下面铺设的变厚度混凝土过渡板的厚度不得小于200mm。过渡板与混凝土面层相接处的接缝内设置直径25mm、长700mm、间距400mm的拉杆。混凝土面层毗邻该接缝的1~2条横向接缝应设置胀缝。
……共计1张，设计于2014年
