路基方圆形窗式护面墙设计CAD图纸(防水材料)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

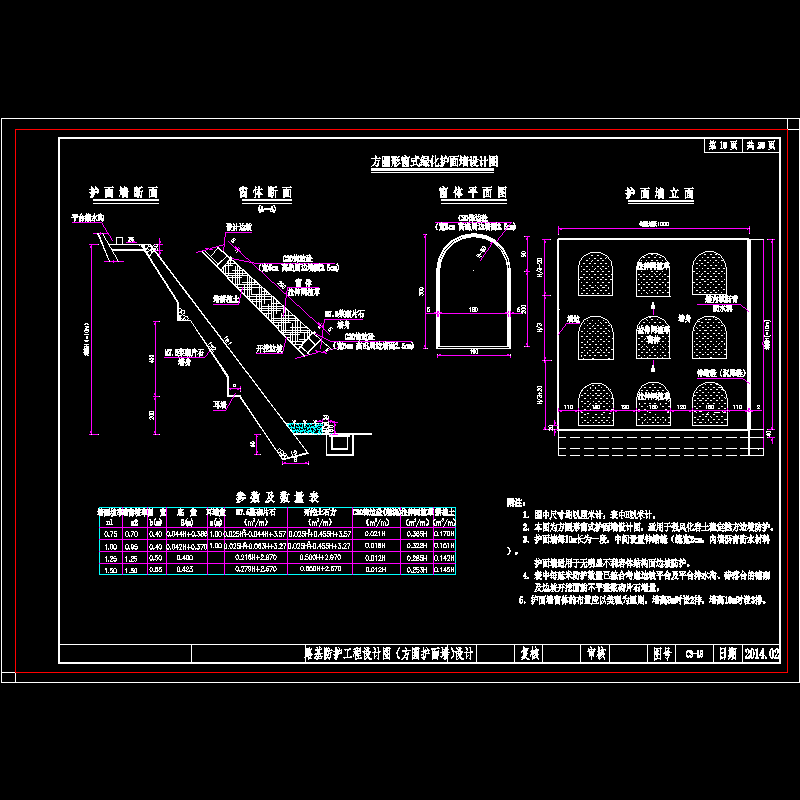

• 参数及数量表
• 护面墙断面
• 窗体断面
• 窗体平面图
• 护面墙立面

附件详情

附注：
1．图中尺寸均以厘米计，表中H以米计。
2．本图为方圆形窗式护面墙设计图，适用于强风化岩土稳定挖方边坡防护。
3．护面墙每10m长为一段，中间设置伸缩缝（缝宽2cm，内填沥青防水材料）。护面墙适用于无明显不利岩体结构面边坡防护。
4．表中每延米防护数量已综合考虑边坡平台及平台排水沟、碎落台的铺砌及边坡开挖面的不平整浆砌片石增量。
5．护面墙窗体的布置应以美观为原则，墙高8m时设2排，墙高10m时设3排。
……共计1张，设计于2014年

第 1 张图
