一般水田地段或潮湿阶地路段路基设计CAD图纸(防渗土工膜)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 每延米工程数量表
• 软弱地基处理平面布置示意图
• 软弱地基处理断面图
• 片石排水沟断面A--A

附件详情

片石排水沟用于处理厚度2.5～4m的软弱地基处理或非软弱地基地表潮湿需加强排水疏干地表水的路段。所采用片石材料强度不得小于25MPa,厚度小于2.5米时，直接采用硬质岩开山石换填。
片石排水沟沟底纵坡一般不小于1%,横向片石排水沟出口均与纵向片石排水沟连接,以便将路基渗水收集、归并至纵向片石排水沟后,引至路基以外。
L代表一道横向片石排水沟长度；D代表横向片石排水沟间距,相邻横向盲沟净距一般控制在10～15m. 盲沟底部设置防渗土工膜包裹，防止水下渗。
换填顶部设置土工格栅2层，土工格栅采用TGSG30-30型，格栅间距按照施工时候分层铺筑的层厚控制。
……共计1张，设计于2014年

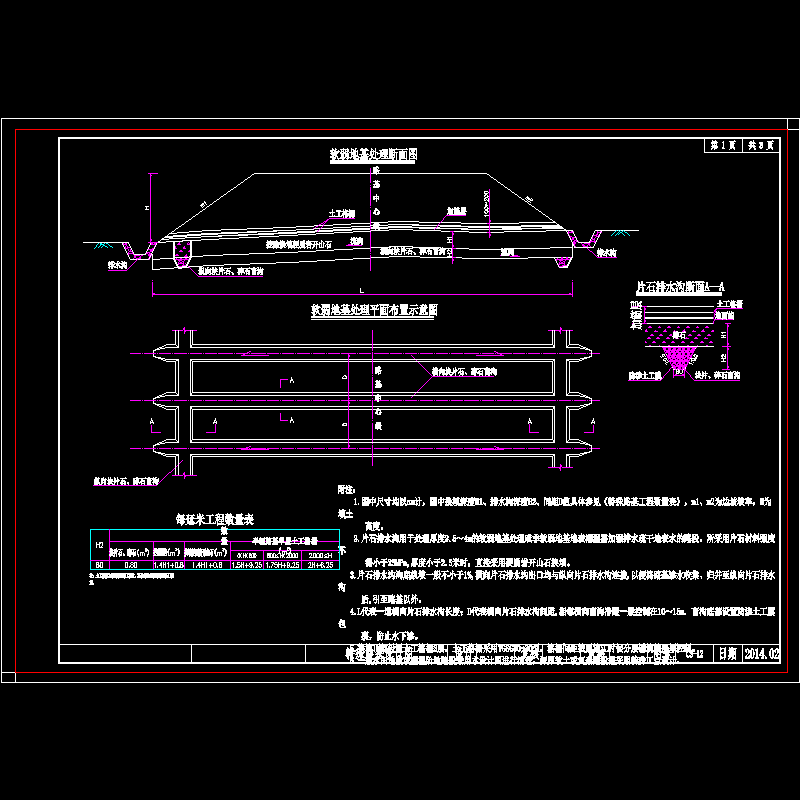

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
