1.2 技术标准
根据有关要求，该人行天桥的主要技术标准如下：
1、设计荷载：人群荷载按计；
2、主桥桥面宽度：5.0m；梯道宽度4.0m；
3、桥下净空： 5.0m；
4、主桥直线段纵坡：1.0％，圆弧半径为170.6m
梯道坡度为1：4；
5、主桥桥面横坡1.0％；梯道不设横坡。
6、地震荷载：设计按7度设防，地震动峰值加速度0.1g。
四、结构设计要点

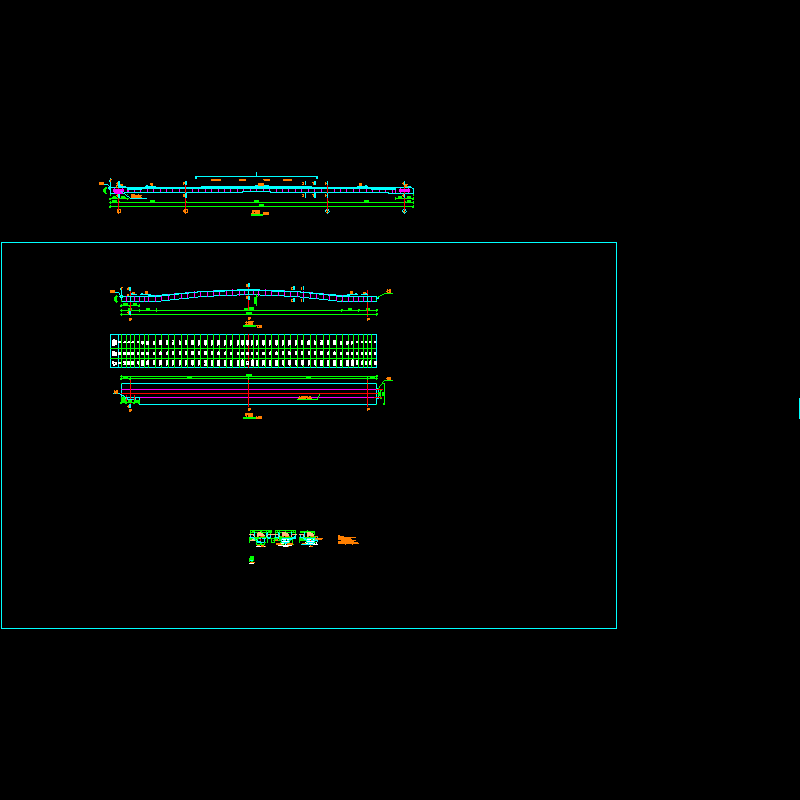

主桥桥梁全长63.5m，跨径组成为29.5 29.5m，两侧各悬臂1.5m。主跨桥梁全宽5.0m，其中桥面净宽3.0m，两侧设栏杆花槽各0.2m 0.8m。主桥直线段纵坡：1.0％，圆弧段半径为170.6m长46m，以中墩墩顶为圆弧顶点。横坡为1.0％由桥面铺装调整。
主桥上部结构为两跨连续梁桥，主梁为单箱单室钢箱梁，主梁高度为1.30m，顶板、底板厚16mm，腹板厚为12mm。箱梁内与挑臂均设有加劲肋，箱内设置有横隔板。
主桥两侧设置两个梯道。梯坡道全宽4.5m，其横断面布置为0.5m（花槽） 0.2m（栏杆） 0.4m（自行车坡道） 2.8m（人行道） 0.4m（自行车坡道） 0.2m（栏杆）。

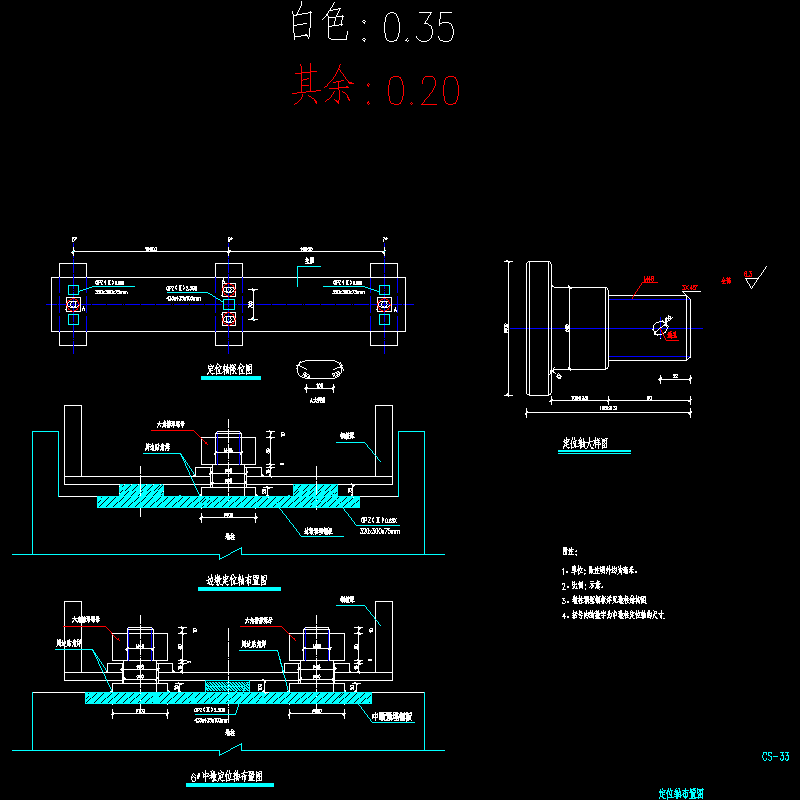

箱梁下放置支座。主桥中墩处采用GPZ(Ⅱ)2.5GD-435x435x100mm盆式橡胶支座，主桥边墩采用GPZ(Ⅱ)0.8SX-320x300x75mm盆式橡胶支座，人行梯道桥墩处采用150x200x35mm及F4-150x200x37mm板式橡胶支座。

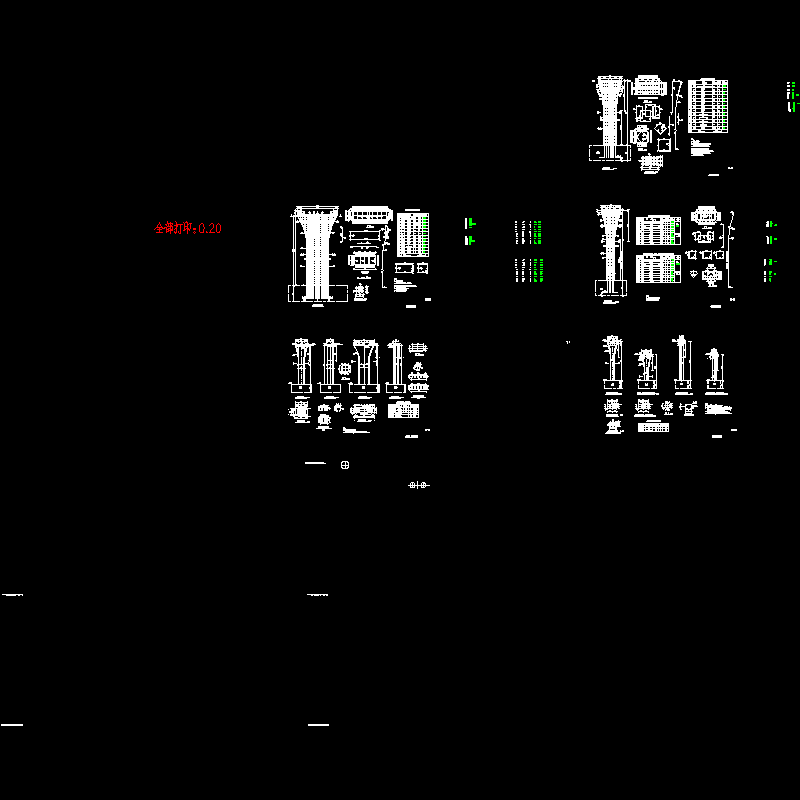

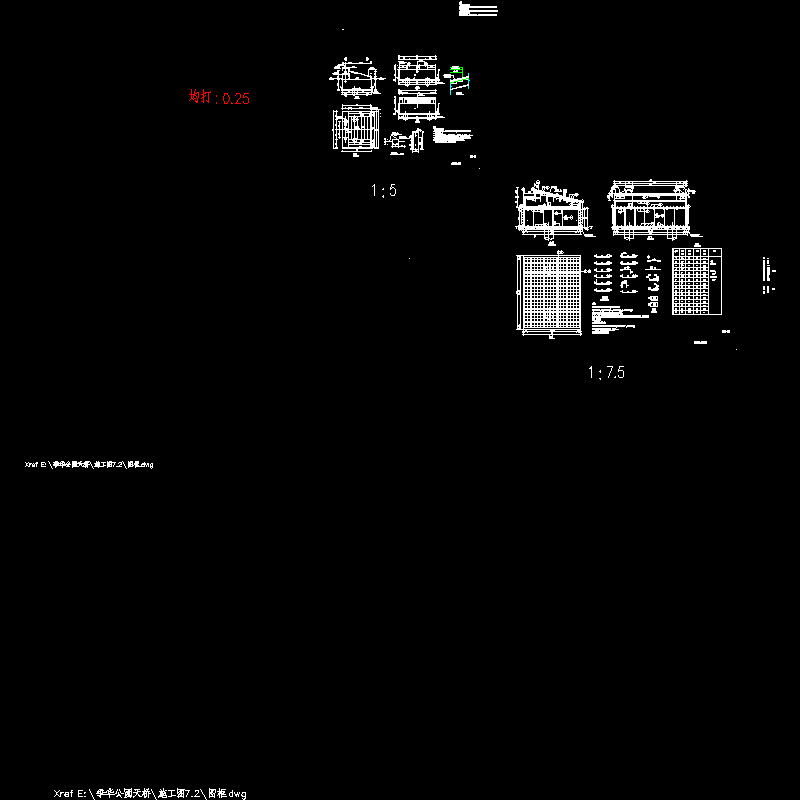

桥墩采用钢筋混凝土花瓶形桥墩。桥墩下采用承台与桩基础连接，承台高1.0m。全桥桩基均采用φ500mm的PHC预应力高强混凝土管桩。施工中注意桩底标高与贯入度双控。
桥面铺装采用2.5cm花岗岩 2.5cm1：1 C10水泥砂浆 5～7cm C40细石子钢筋防水混凝土。

整套钢结构人行天桥设计图纸，具体内容见稿件内部
