道路工程三座小桥设计CAD图纸(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

图纸内容包括同一道路工程的三座小桥的设计图纸，每座均有设计说明。

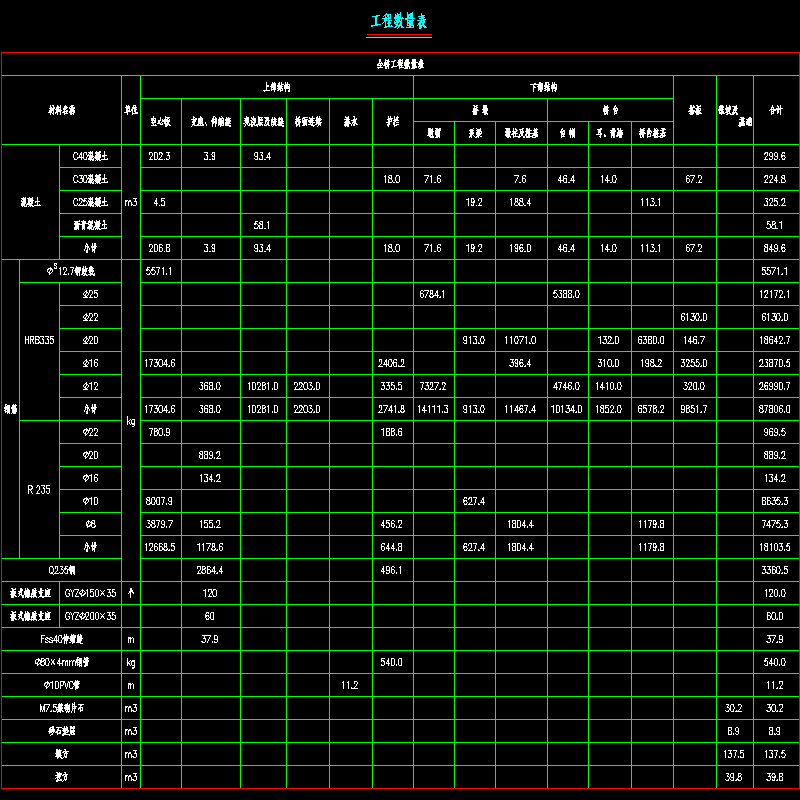

01 工程数量表.dwg

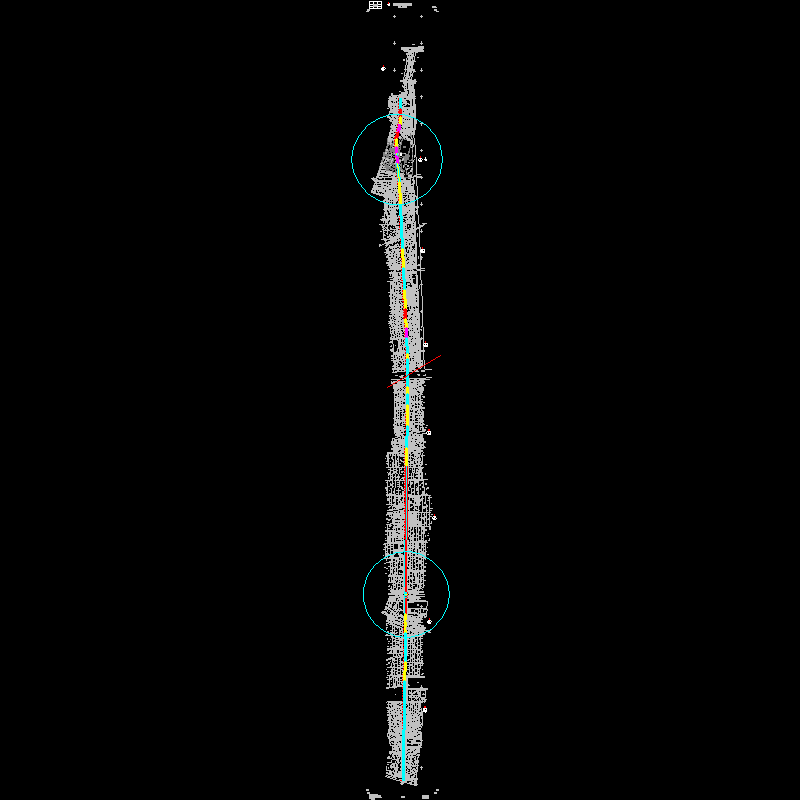

02 桥位平面图.dwg

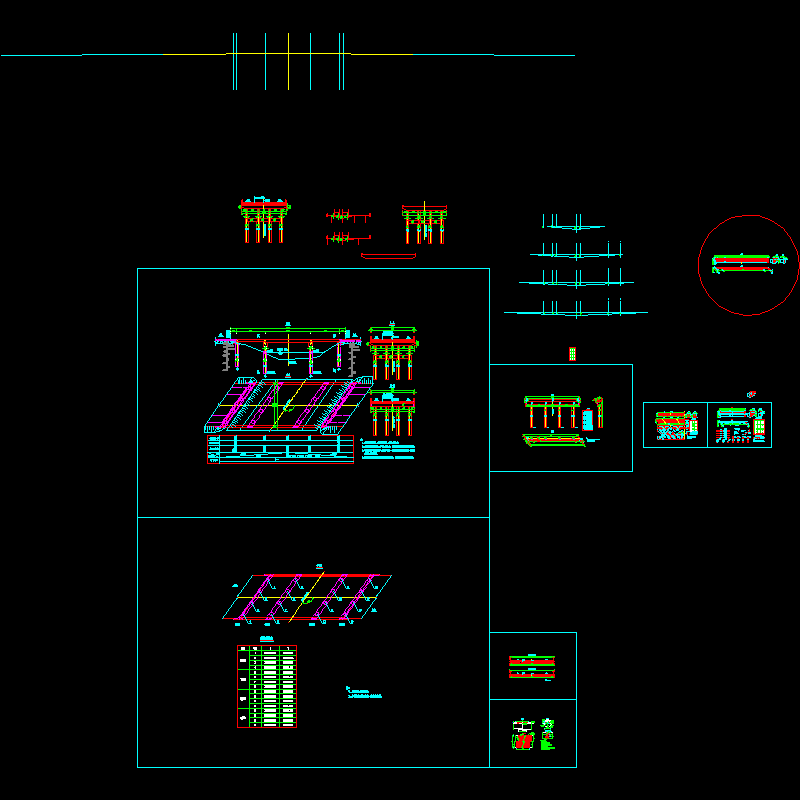

03 桥型布置图.dwg

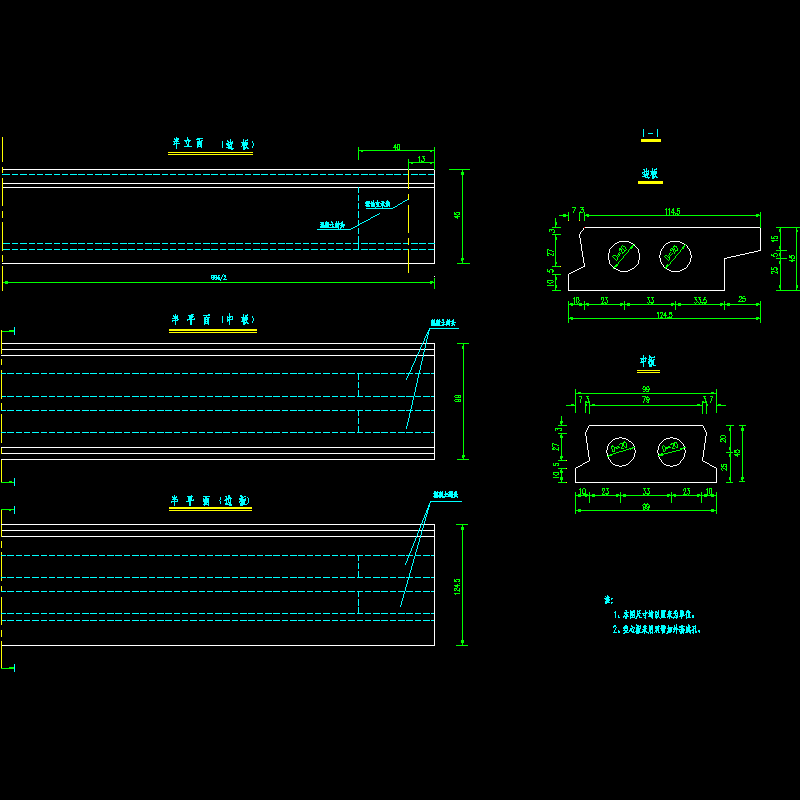

06 10m空心板一般构造图.dwg

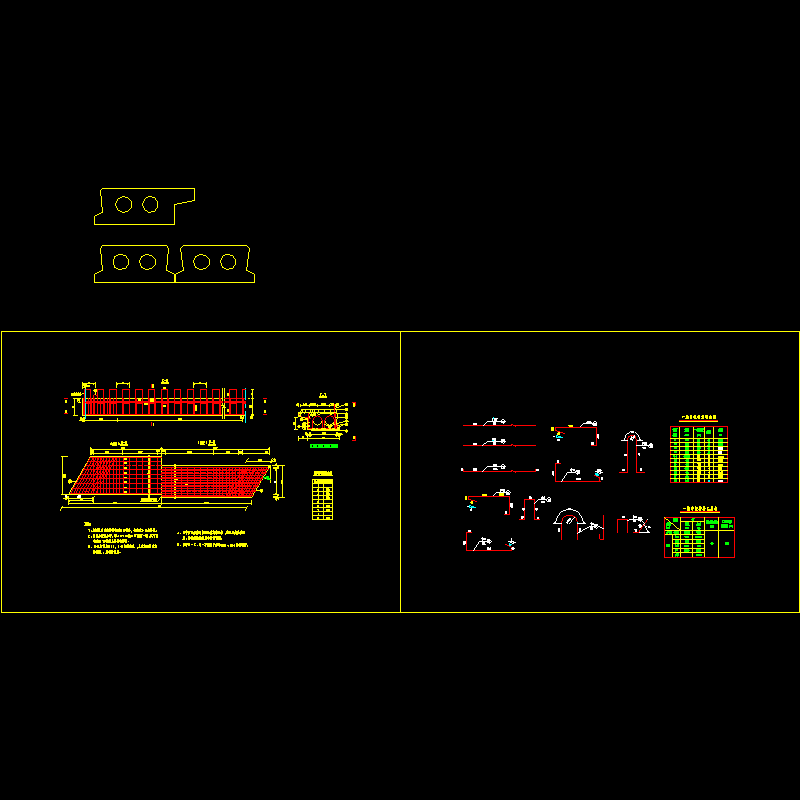

07 10m空心板中板钢筋布置图.dwg

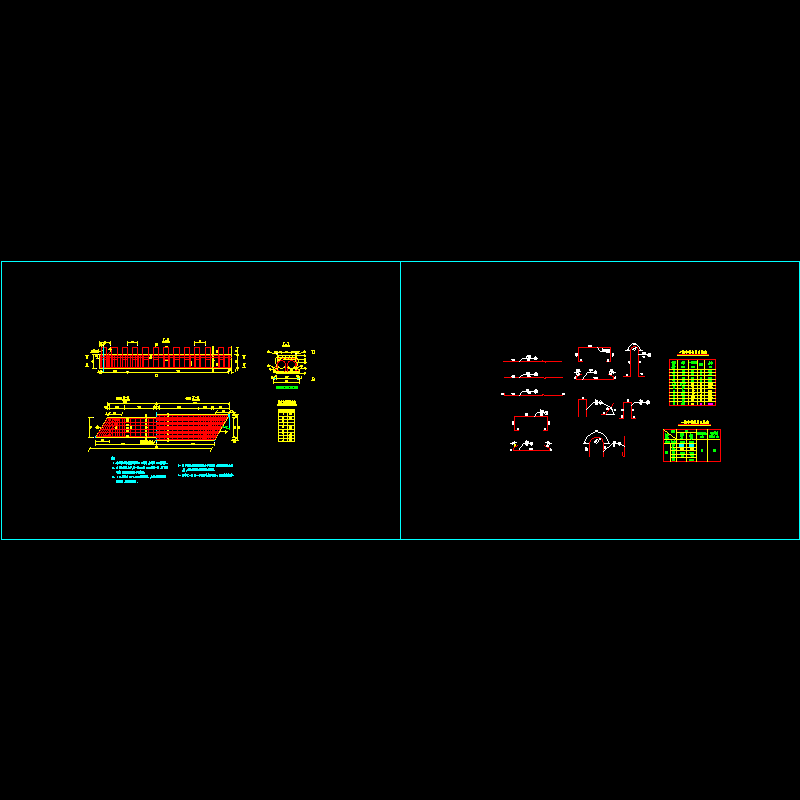

08 10m空心板边板钢筋布置图.dwg

09 16m空心板一般构造图.dwg

10 16m空心板中板钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
