一、项目概要 　　 新建桥梁跨径为单孔L=10m，全宽7.5m，上部结构采用50cm厚预制钢筋混凝土空心板梁，下部采用桩柱式台挖孔桩基础。 　　二、基该附件 　　 1.设计荷载：公路—Ⅱ级。 　　 2.桥梁跨径及桥宽： 　　 主梁全长：9.96m（标准跨径10m）； 　　 计算跨径：9.7m； 　　 梁宽：中板0.99m 边板1.245m； 　　 桥宽：净7.0m（行车道） 2x0.25m（栏杆）＝7.5m； 　　 3.桥面横坡：1.5％（双向）； 　　 4.该项目采用假定坐标高程系统； 　　 5.抗震标准：该资料抗震设防烈度为7度，设计基本地震加速度值为0.15g。 　　三、设计概况 　　 1.桥梁为单跨简支板梁桥，跨度L＝10m； 　　 2.桥梁上部结构采用预制空心板梁结构，空心板厚为50cm； 　　 3.桥面铺装采用C40现浇混凝土，预制空心板采用GYZ ?150x21橡胶支座； 　　 4.下部结构采用挖孔桩基础。 　　 　　共有图纸16张

第 1 张图

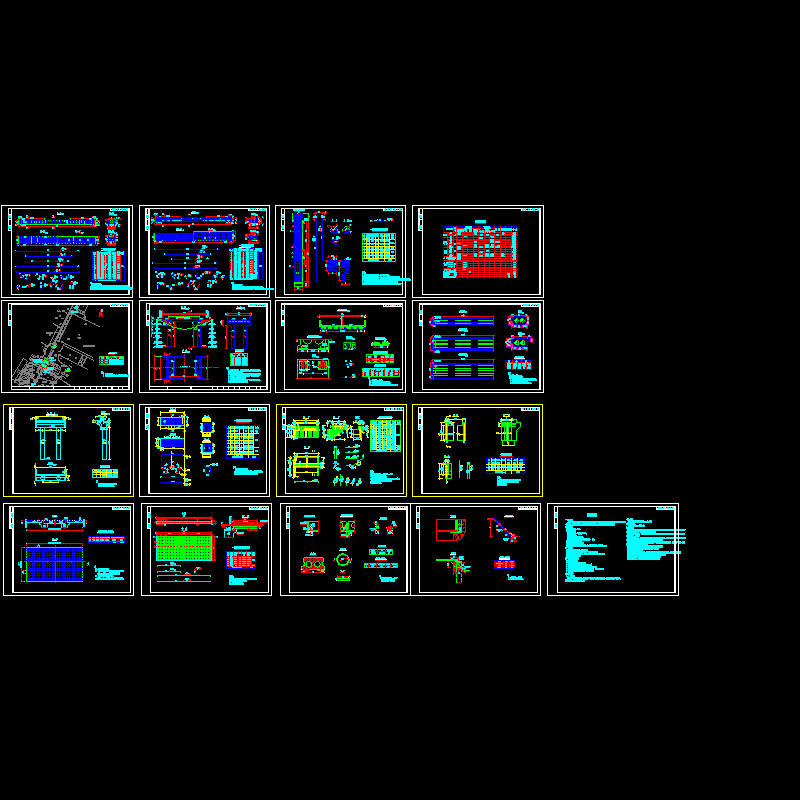

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
