襄汾县人行景观桥(斜拉桥与梁桥组合型桥)设计CAD大样图(平面布置图)(dwg)

yy8899 · 发表于 2020-6-22 22:07:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

使用性：人行桥
承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
材料类型：钢桥

附件详情

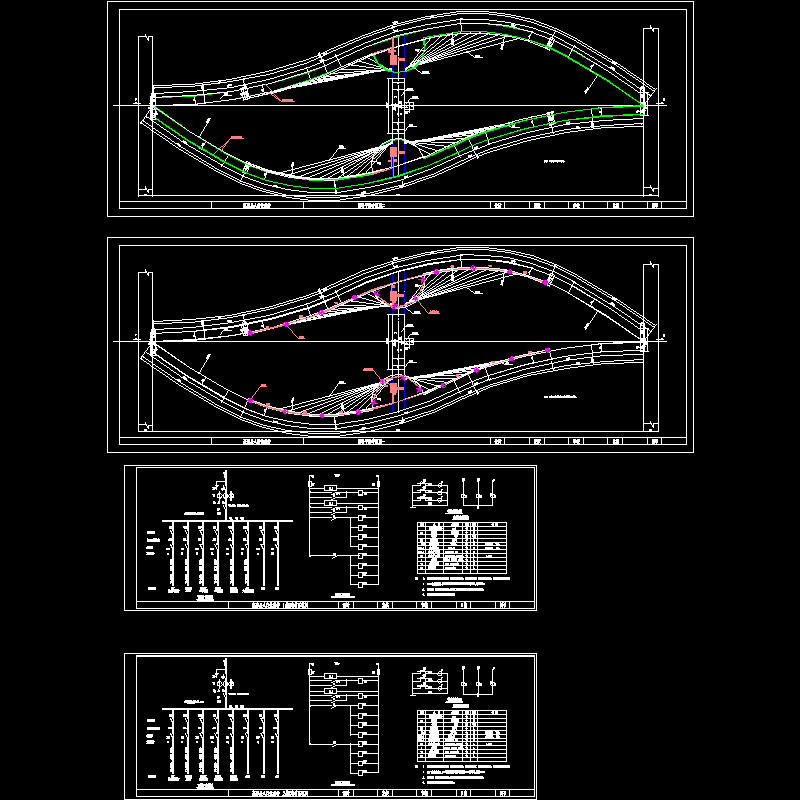

平面布置图
立面布置图
横断面布置图
地理位置图
栏杆一构造图
斜拉索构造图
栏杆平面布置图
锚具构造图

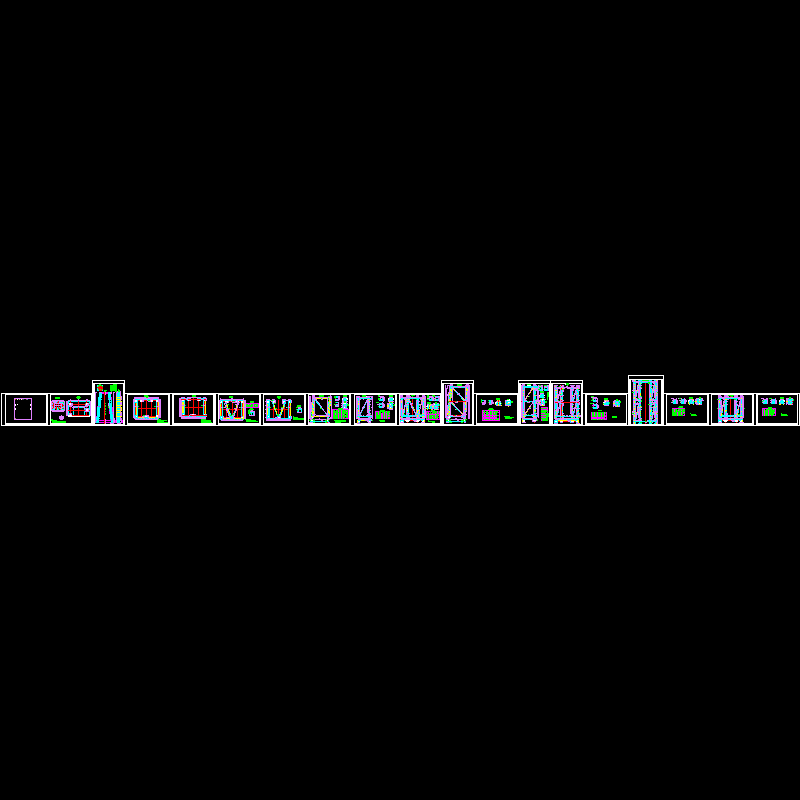

劲性骨架
索塔劲性骨架钢材统计表
索塔劲性骨架平面布置及立柱侧面编号
索塔劲性骨架布置图
索塔标准段劲性骨架横向连接构造图
索塔安全门段劲性骨架横向连接图
索塔标准段劲性骨架临时连接图
索塔安全门段劲性骨架临时连接图
索塔劲性骨架A-G、E-D立面构造图
索塔劲性骨架G-F、F-E立面构造图
索塔标准段劲性骨架D-A立面构造图
索塔6米段劲性骨架A-G、E-D立面构造图(一)
索塔6米段劲性骨架A-G、E-D立面构造图(二)
索塔6米段劲性骨架G-F、F-E立面构造图
索塔6米段劲性骨架D-A立面构造图（一）
索塔6米段劲性骨架D-A立面构造图（二）
索塔安全门1、3段劲性骨架D-A立面构造图（一）
索塔安全门1、3段劲性骨架D-A立面构造图（二）
索塔安全门2、4段劲性骨架D-A立面构造图（一）
索塔安全门2、4段劲性骨架D-A立面构造图（二）
照明平面布置图
下部构造
墩台垫块和支座大样图
桥墩桩基配筋图
桥墩墩身配筋图
桥墩一般构造图
桥墩承台配筋图
桥台一般构造图
桥墩挡块配筋图
桥台背墙配筋图
桥台挡块配筋图
桥台盖梁配筋图
桥台系梁配筋图
桥台桩柱配筋图

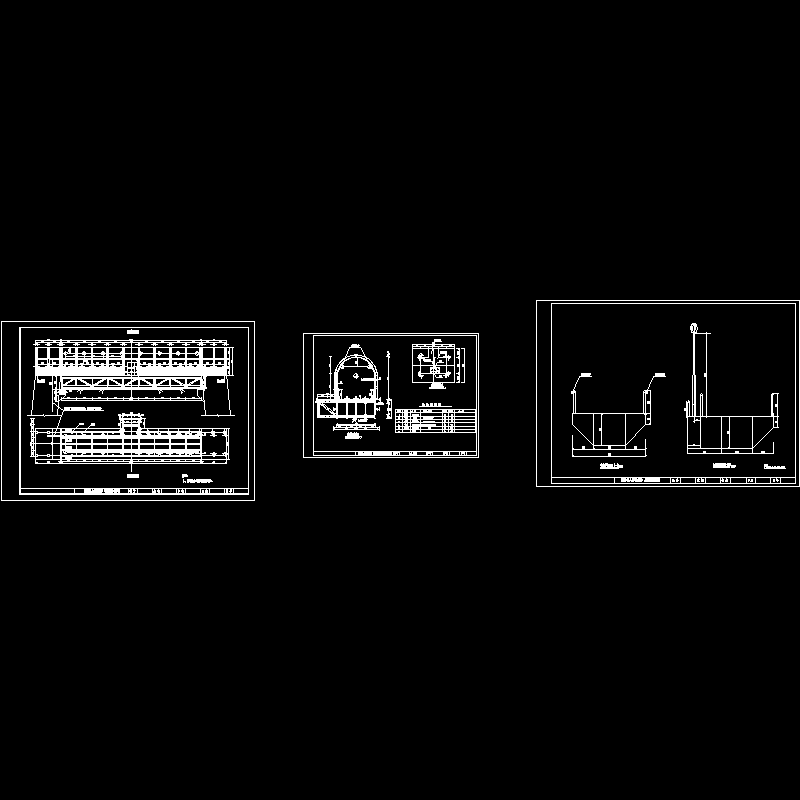

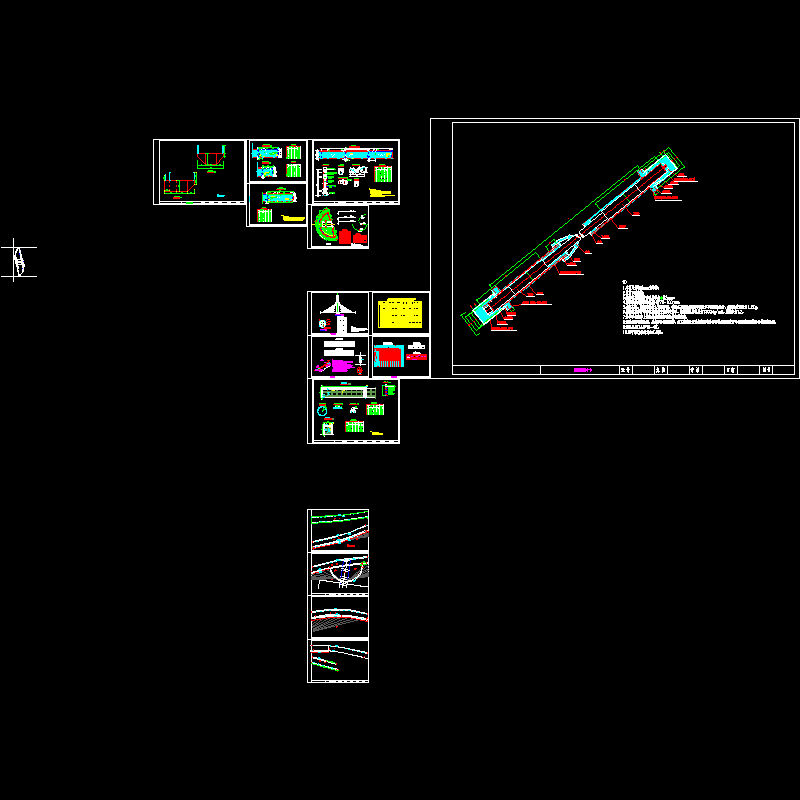

通道构造
观光电梯平面图
观光电梯立面图
通道总布置图
通道断面布置图
通道桁架构造图
通道顶棚构造图
立架断面图
通道顶棚玻璃安装图
通道顶棚玻璃安装断面图
节点大样图
牛腿支座布置图
牛腿配筋图
牛腿挡块配筋图
砼塔栏杆构造图
通道栏杆构造图
材料数量表
主塔构造

附件详情

桥跨总体布置与结构特点：
本桥为斜拉桥与梁桥组合型，全桥分四跨，全长203.47m。
1、桥跨布置
38.45m 65.58m 62.74m 36.70m
2、主桥建筑结构形式与特点
1）、主塔
主塔为独塔，塔高64m。高程采用相对高程，桥面高程为 0.000。主塔截面形式为矩形，顺桥向长5.0m，横桥向宽4.0m，主塔按10：1比例倾斜向上。桥面以下与钢桥衔接处设置人行观光平台，人行观光平台在塔外绕行而过。
主塔桥面以下为实心结构，以上为空心箱梁。
主塔壁中设劲性骨架。塔内设有人行爬梯直通塔顶，入口设在电梯第一道安全门处，塔壁设有间距5.0m的通气孔。
塔顶安装避雷针和障碍灯。
2）、主塔基础
塔墩基础为整体式承台下设群桩基础。钢筋混凝土承台尺寸14.210.23m，基础设12根直径为1.5m的钻孔灌注桩，桩长均为30m。
3）、主梁
本天桥上部结构钢箱梁由Q345E钢板焊接而成。主桥上部结构分别由预制节间段、桥墩节段和桥台节段三部分组成，各部分之间设连接钢板和连接U型肋。上部结构在制作过程中，分19种预制节间制作，每个节间长度和半径不一，按照图纸上的尺寸进行工厂焊接。施工时，采用临时支撑，现场吊装预制节间，预制节间之间采取对接焊接，最后形成刚架结构，最后与桥墩、桥台节段进行现场焊接。钢箱梁边跨约2米设一道横隔板，中跨约2米设2道横隔板，以提高钢箱梁的横向刚度。刚架底部与支座钢板焊接后，形成固端。主梁为箱形断面，顶板宽3.5米、底板宽1.46米。截面高1.5米。
桥面铺装采用15mm人行天桥专用橡胶板。
4）、斜拉索
本桥由4根1860φ15.24环氧喷涂钢绞线组成的斜拉索，拉索外包PE防护材料。全桥共计20根拉索。
拉索索面为空间扇形，自下至上向桥外侧倾斜；主塔拉索从桥面起30.5米位置开始设置，间距1.5米，桥面上以锚箱中线处布置，间距4米。
5）、斜拉索锚固
钢主梁上斜拉索的锚固采用钢锚箱的锚固形式，于钢主梁内侧设置钢锚箱，钢锚箱以焊接的形式与钢主梁上下翼缘板和腹板相连接，锚板后侧设可开启的钢遮板，以便于日后检查。
塔内斜拉索的锚固采用OVM.GJ15—4型锚具锚固。在锚固区主塔钢筋加密。
