工业园道路工程CAD施工图纸设计61张（管网）(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计时速：40km/h
• 干线：是
• 位置：重庆
• 设计年代：近代

附件详情

技术标准：道路等级：城市主干道；设计车速：主干道 40km/h；路面设计荷载：准轴载BZZ－100KN；交通等级：重型；路面设计年限：15年；路幅宽度：20米=3米人行道 14米车行道 3米人行道。车行道路拱形式采用直线形路拱，为向外双面坡，横坡度为1.5%；人行道为向内单向坡，横坡度为2.0%。
该资料范围内的交叉口均为平面“十”字交叉或“T”形交叉。综合考虑工业区的交通量及车行道宽度均较窄，因此交叉口不进行渠化处理，主干道与次干道相交及主干道与支路相交时，直行及左转车道均由信号灯控制。
计划于2013年7月开工，2014年7月底建成，建设工期12个月。
......
共61张CAD图纸，编制于2013年。

路面结构图

管网保护图

dl-29、30标准横断面和一般路基图.dwg

dl-01a段总体平面图.dwg

dl-02-23道路平面设计图.dwg

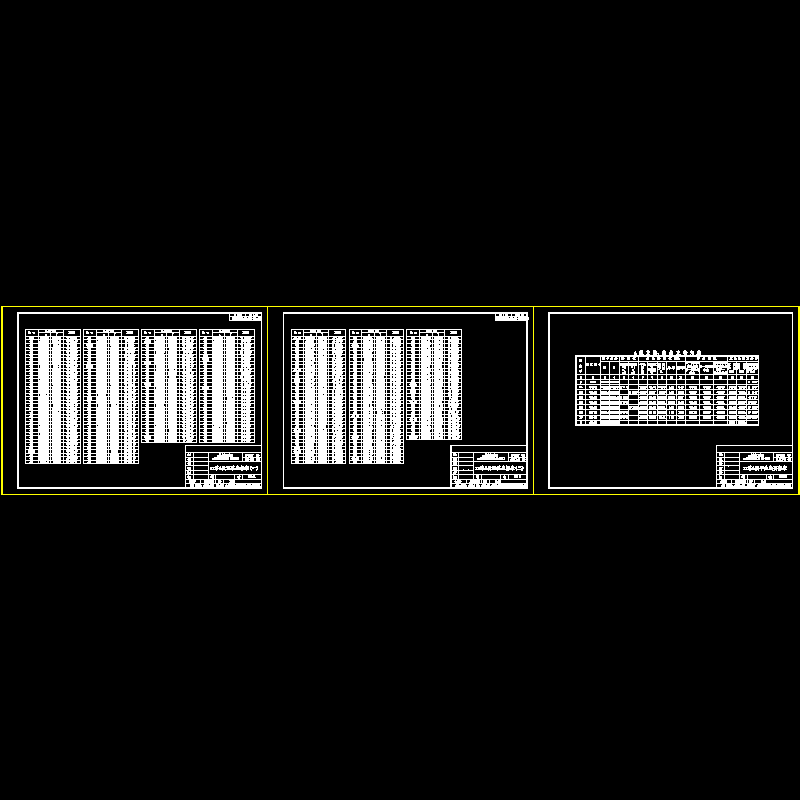

dl-25-27坐标表和平曲线要素表.dwg

dl-28a段纵断面设计图.dwg

dl-31、32横断面设计图、土方计算表.dwg

dl-33路面结构图.dwg

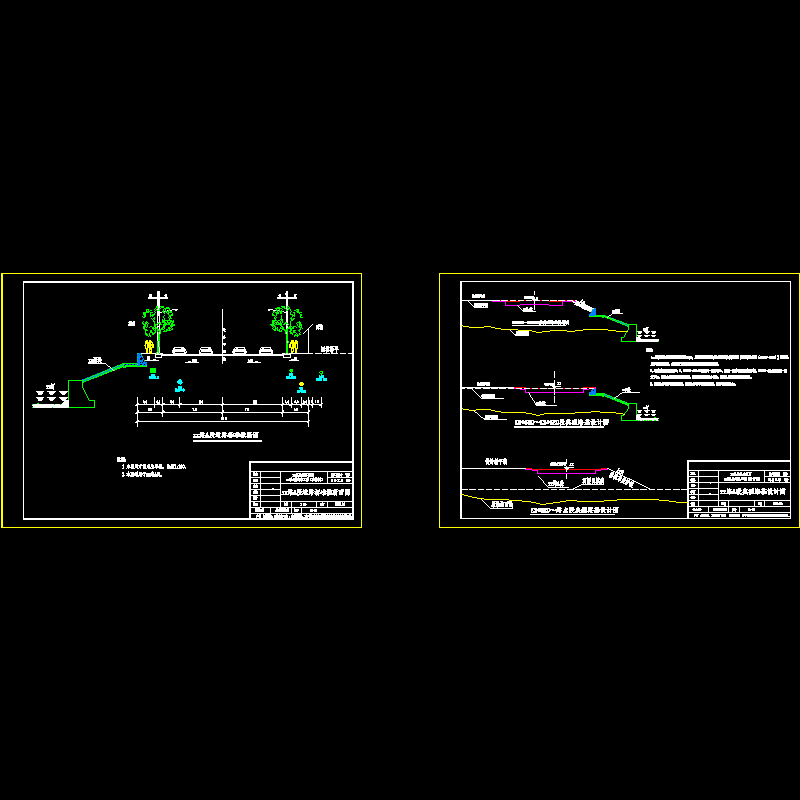

dl-34、35护坡结构详图.dwg

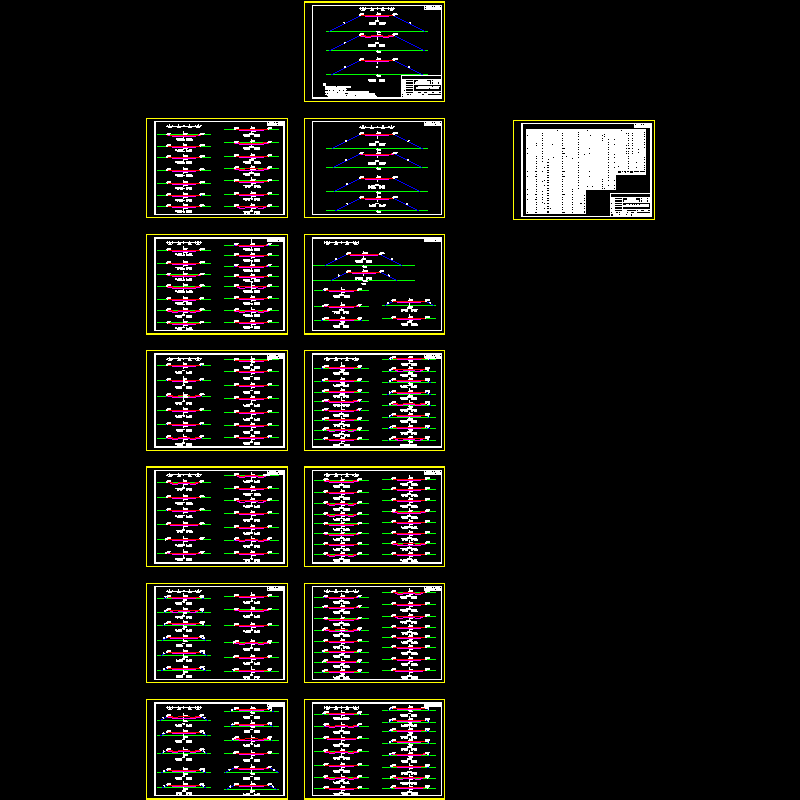

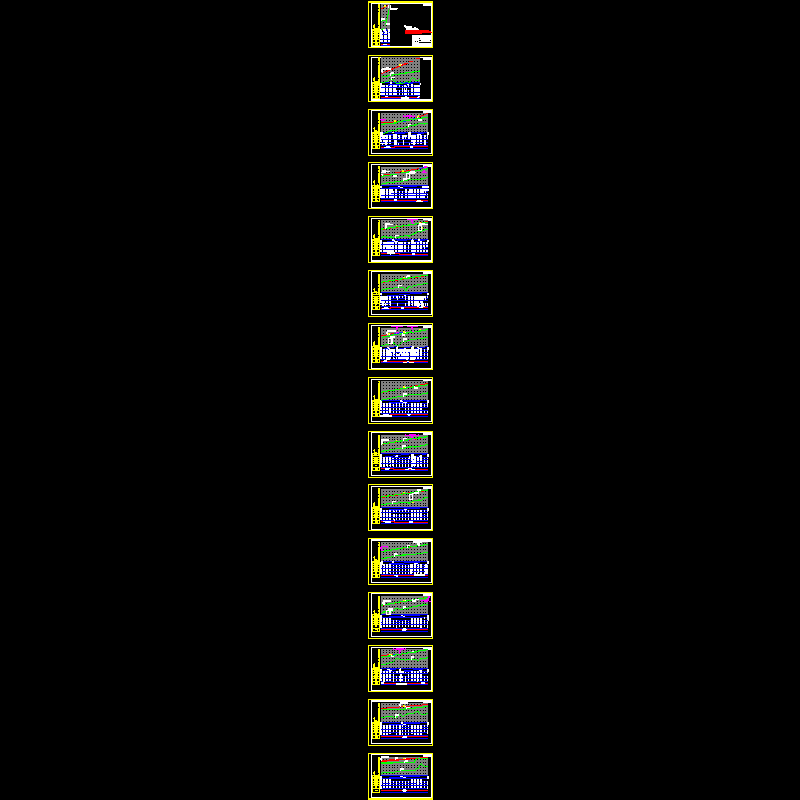

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
