2×25m预应力混凝土连续梁天桥设计CAD图纸15张(普通钢筋布置图)(dwg)

rruuikkjj · 发表于 2020-6-22 21:53:12

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：河南

附件详情

桥型布置图
箱梁一般构造图

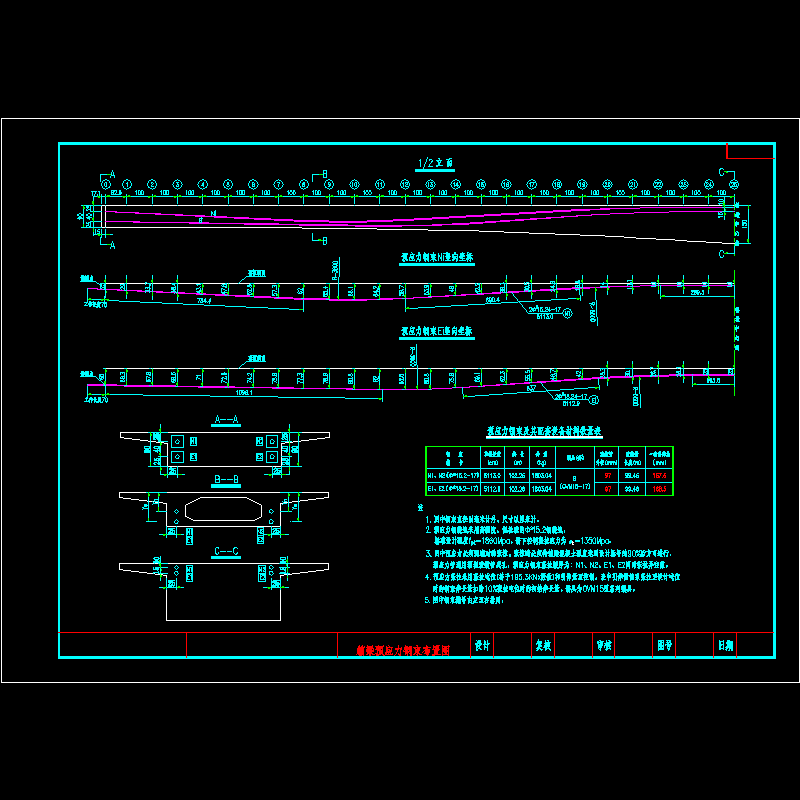

箱梁预应力钢束布置图
预应力钢束定位钢筋布置图
箱梁普通钢筋布置图（一）
箱梁普通钢筋布置图（二）

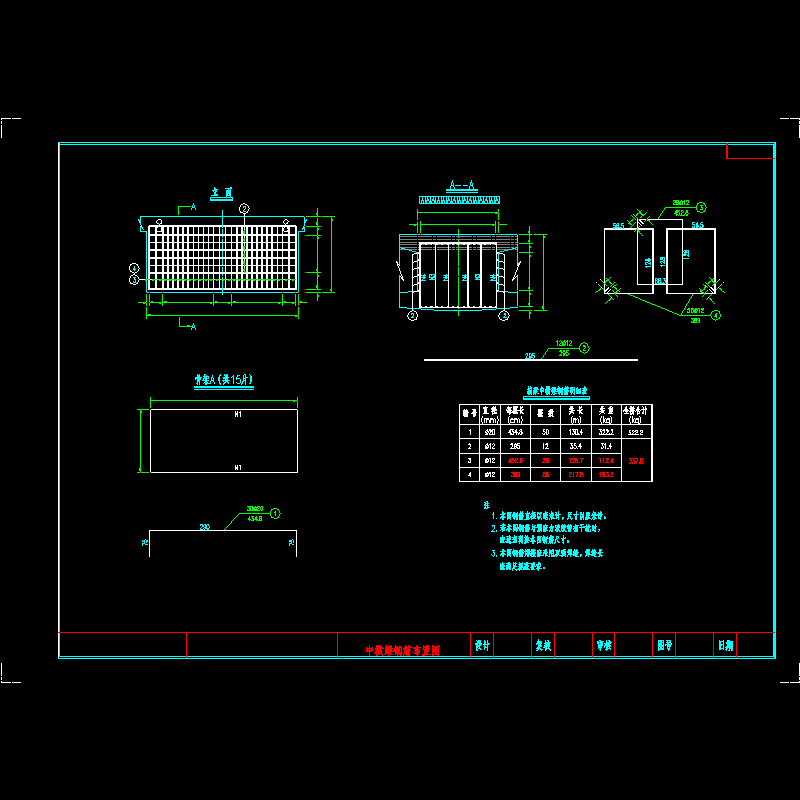

中横梁钢筋布置图
端横梁钢筋布置图
梁肋端部加强钢筋布置图
梁端封锚钢筋布置图
桥墩一般构造图
桥台一般构造图
桥墩钢筋布置图
桥台帽梁、耳、背墙钢筋布置图
桥台桩基础钢筋构造图

附件详情

本桥设计荷载：公路Ⅱ级。桥为被交道上跨主线，上部构造采用2×25m预应力混凝土T型刚构，下部构造桥墩采用薄壁墩，桥台采用柱式台;桥墩采用扩大基础，桥台采用桩基础。
桥面横坡由防水混凝土铺装形成，保证最薄处为8cm。桥头搭板长度采用6m。
箱梁采用满堂支架一次现浇，每个箱室每3m左右在两腹板上部设^8cm通气孔，使空气能形成对流。
......
共15张图。
