火车站站前广场地下人行通道全套CAD施工图纸（41张4套）(建筑抗震设计)(dwg)

dfgaacc · 发表于 2020-6-22 21:52:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

道路等级：城市主干路计算行车速度：主路50km/h，辅路设计车速40km/h；
红线宽度：60m 道路最小净高：机动车道5m；非机动车道、人行道2.5m
设计年限：道路交通量达到饱和状态设计年限：20年；
主干路沥青路面路面结构设计使用年限：15年
荷载标准：道路路面结构设计标准轴载：双轮组单轴载100KN，BZZ-100
汽车荷载：城-A级人行荷载：按《城市桥梁设计规范》（CJJ 11-2011）执行。
防灾标准：场区地震抗震设防烈度6度，地震动峰值加速度0.05g。建筑抗震设计特征周期值为0.35s，桥梁抗震按7度设防。
洪水频率：1/100 防水等级：一级防水标准，不允许渗水，结构表面无湿渍。
城市主干路路线设计全长1480m道路与站前广场采用主路下穿方案，考虑站前广场地下空间人行沟通需要，增设4座地下人行通道。(人行通道4套图纸齐全)

图纸：
人行通道暗梁、暗柱钢筋布置图2
人行通道雨篷设计图
人行通道防水设计图2
人行通道装饰设计图2
人行通道集水井配筋图2
人行通道与梯道交叉处钢筋布置示意图2
人行通道梯道敞口段断面配筋图
人行通道梯道暗埋段断面配筋图2

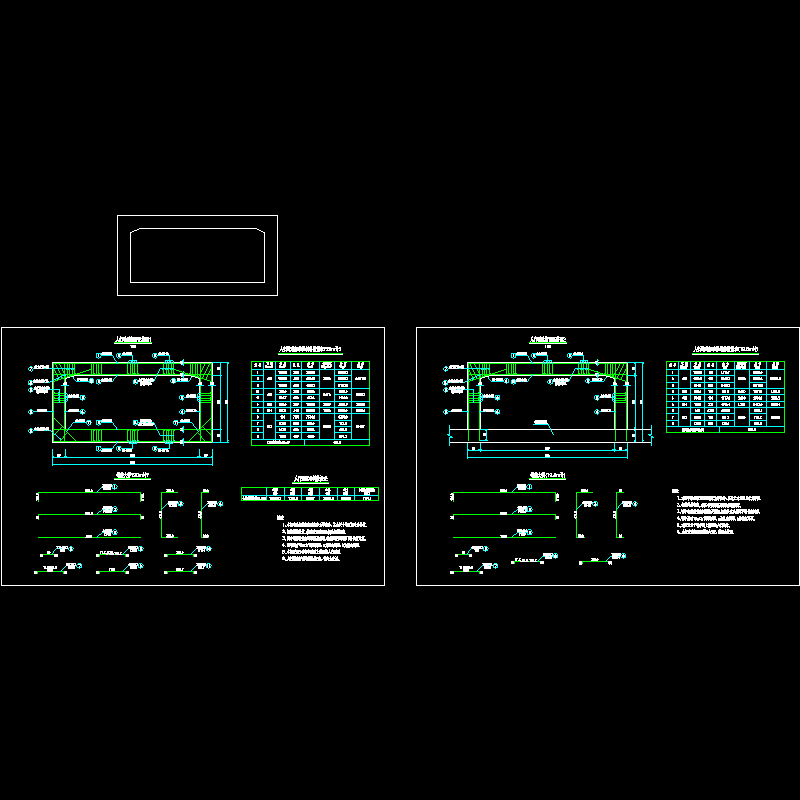

人行通道断面配筋图

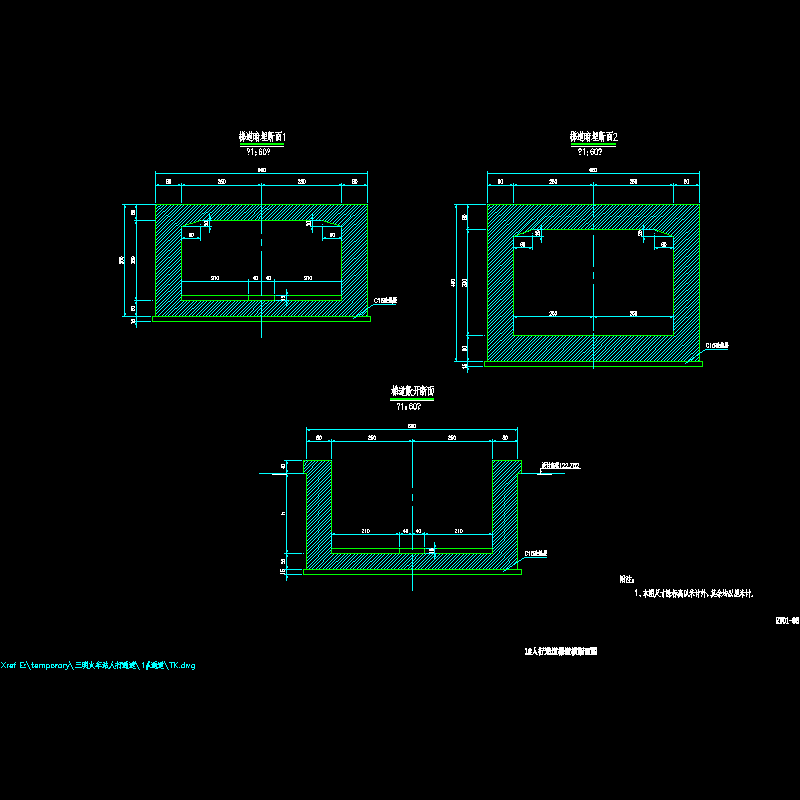

人行通道梯道横断面图

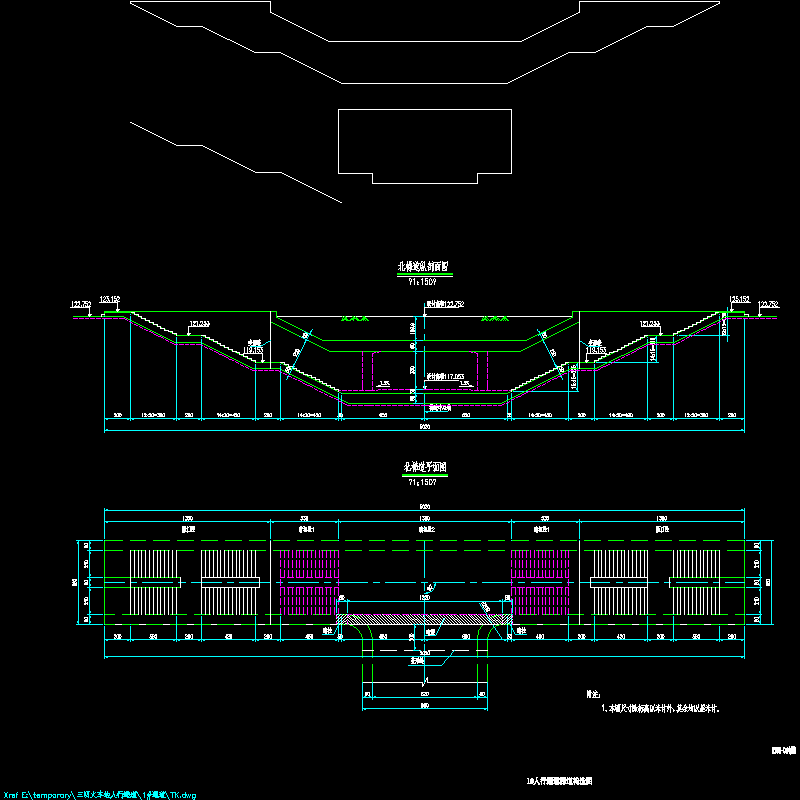

人行通道梯道构造图

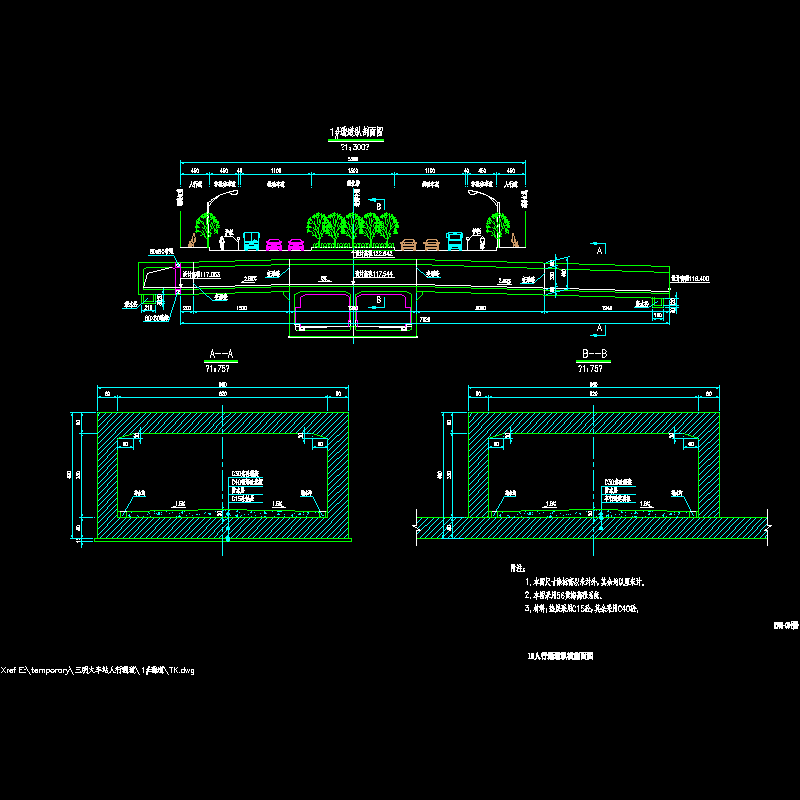

人行通道纵横剖面图

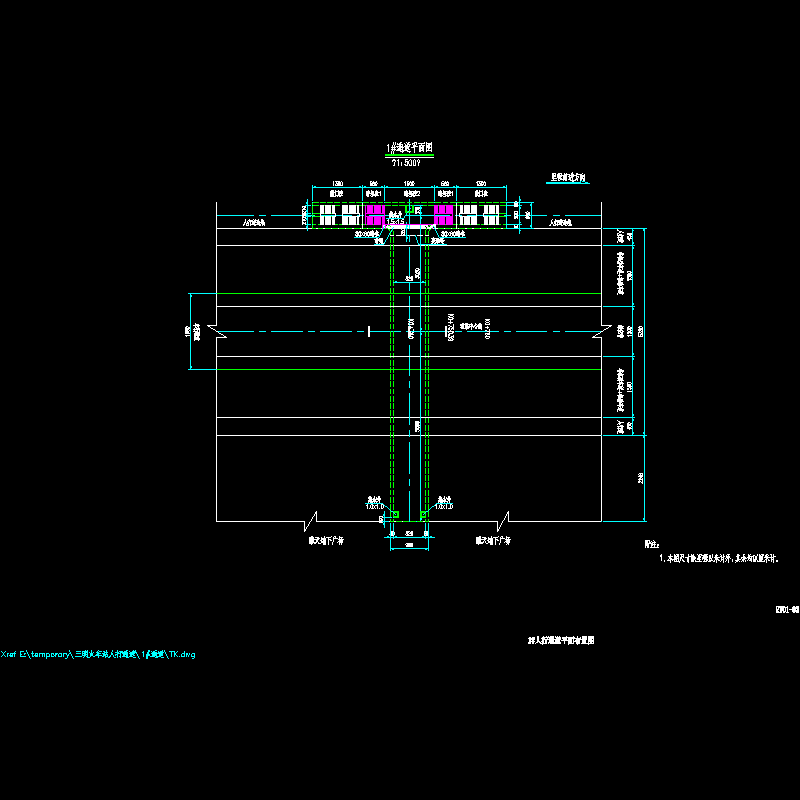

人行通道平面布置图

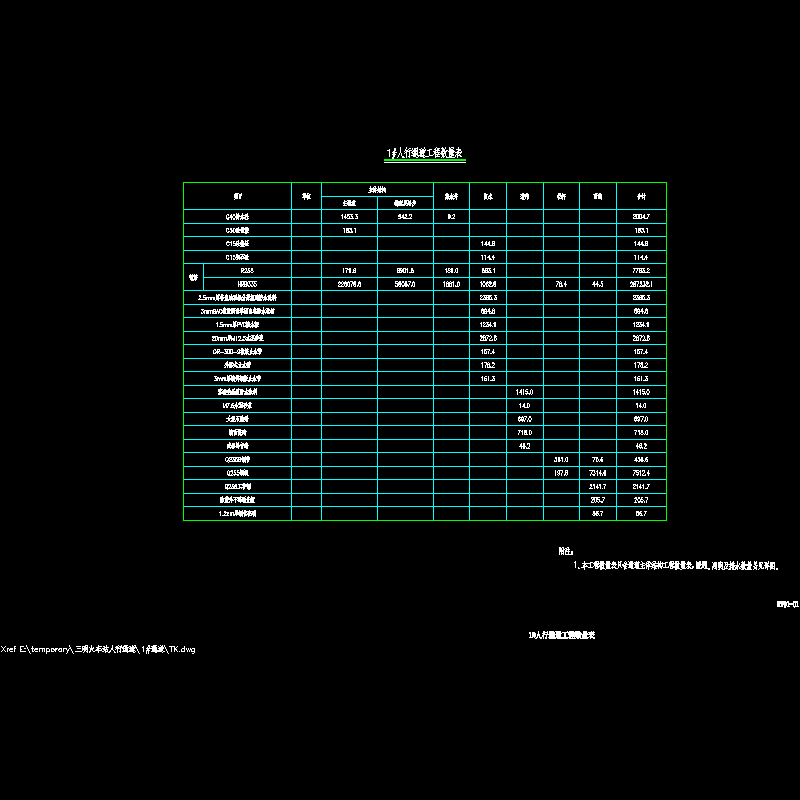

人行通道工程数量表
通道给排水平面图4
通道通风平面图4
电气设计说明、图例及系统图4
通道电气平面图5
站前道路下穿通道土石填方横断面3
站前道路下穿通道施工便道路面断面数据表
计量计算表
工程报验表
……
共41张,编制于2012年
