一份3层大型建材超市建筑施工CAD图纸(竖向布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：湖南
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：33张
• 建筑设计面积：53242.786平方米
• 占地面积：22571.66平方米
• 容积率：1.27平方米
• 建筑密度：40.7%
• 绿化率：25%
• 建筑地上层数：3层
• 地下室建筑设计面积：24605.74平方米
• 设计效果图：无
• 机动车辆停车位：452个

附件详情

资料包含：总平面图、流线分析图、竖向布置图、设计说明、做法表、各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、 节点详图 、留洞图

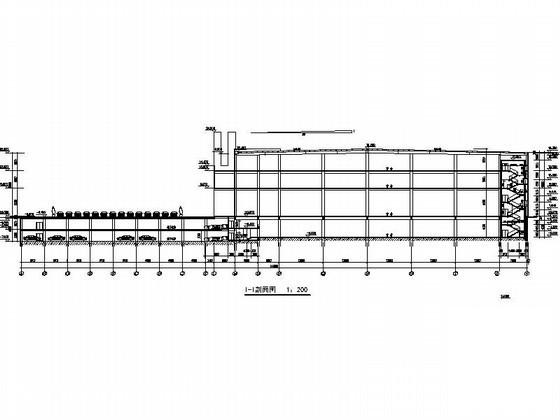

第 1 张图

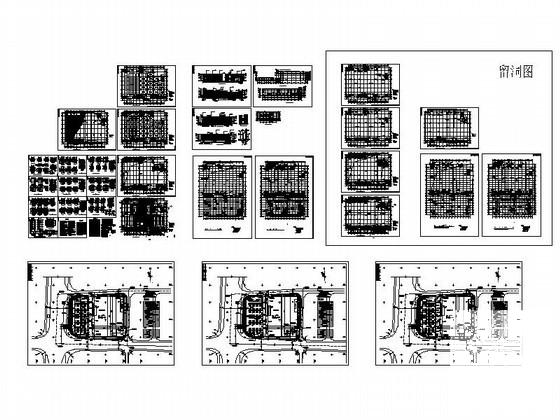

第 2 张图

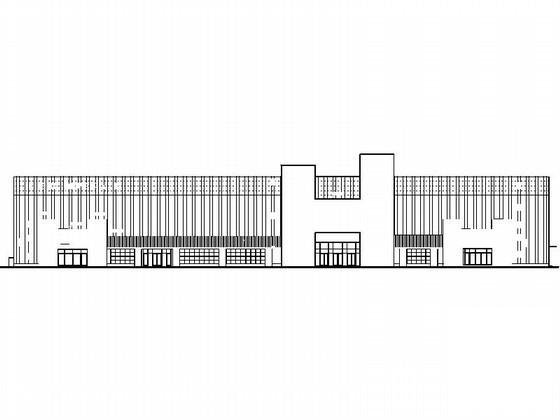

第 3 张图

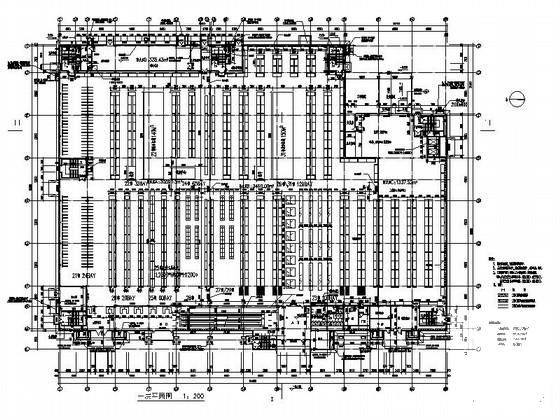

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
