建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：17层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：13张
附件详情
结构设计总说明、桩基、承台平法施工图、梁、板平法施工图、剪力墙平法施工图、剪力墙暗柱表、设备层结构平法施工图、集水坑平面模板图、集水坑池壁配筋图、楼梯平面图、
楼梯详图
共13张图纸。

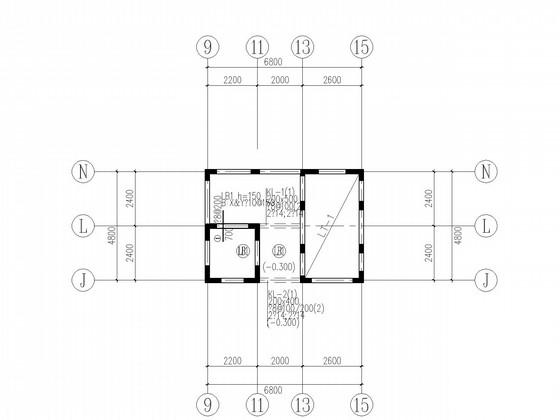

设备层结构平法施工图

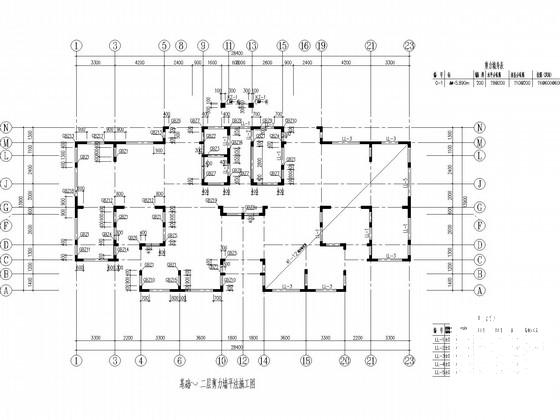

剪力墙平法施工图

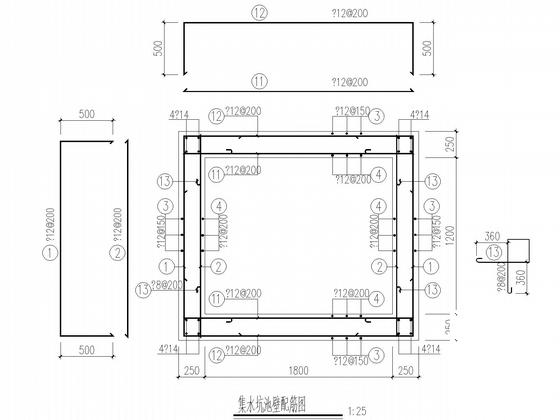

集水坑池壁配筋图

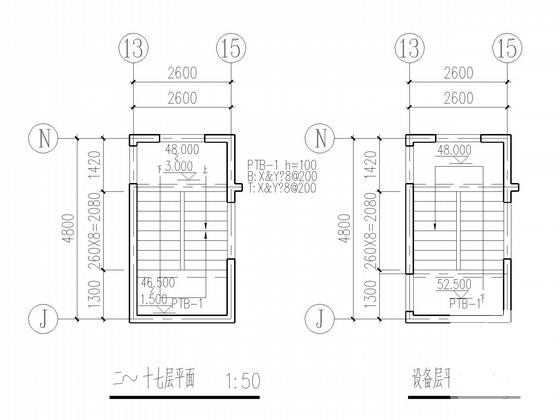

楼梯平面图

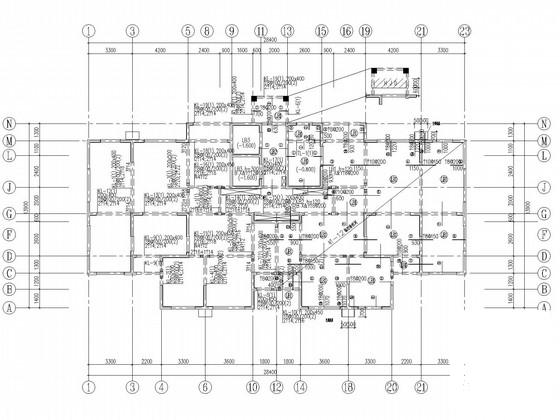

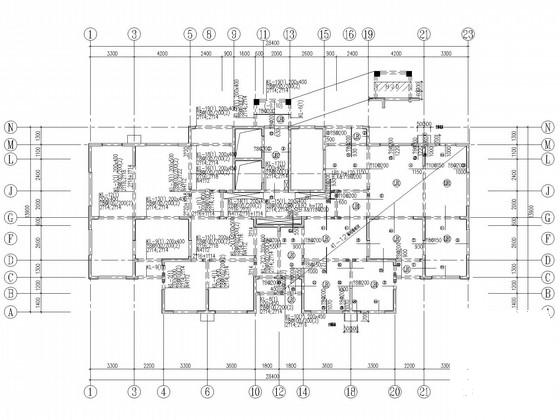

梁、板平法施工图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
