一份A级4栋联体18层框架剪力墙住宅楼结构CAD施工图纸(抗震设防类别)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：30张

附件详情

该项目为钢筋混凝土框架-剪力墙结构，高度级别为A级，抗震设防类别为丙类，抗震设防烈度为6度，地震加速度为0.05g，设计特征周期为0.35S.
该资料包含：
结构设计总说明、桩定位平面图、细部大样图、挖孔桩详图及说明、楼梯结构详图、基础结构平面图、承台详图、墙柱平面布置图、梁配筋图、结构 平面布置图 共30张图纸。

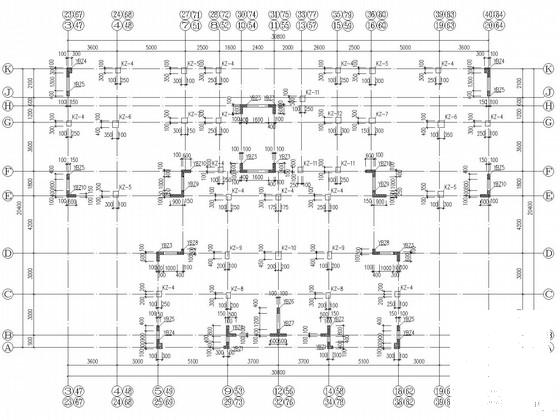

墙柱平面布置图

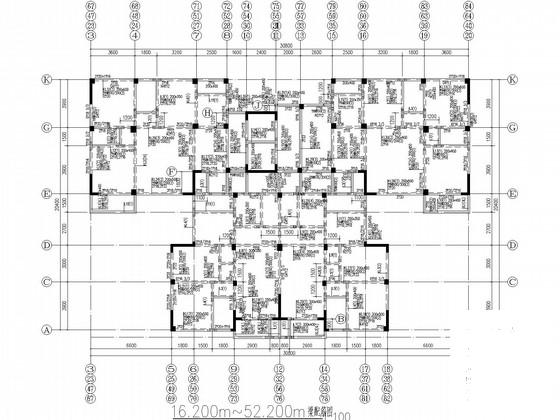

梁配筋图

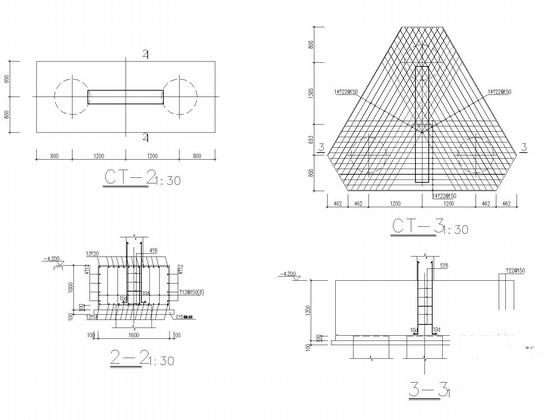

桩承台节点

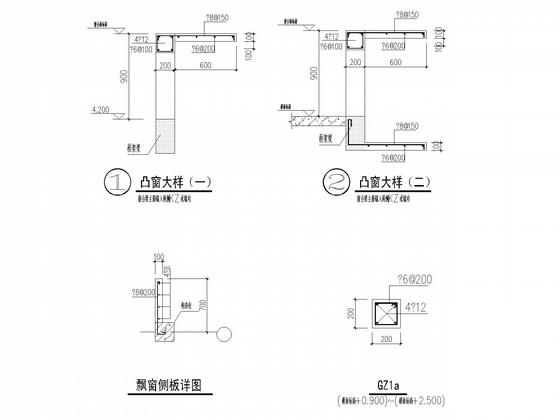

凸窗、飘窗节点大样

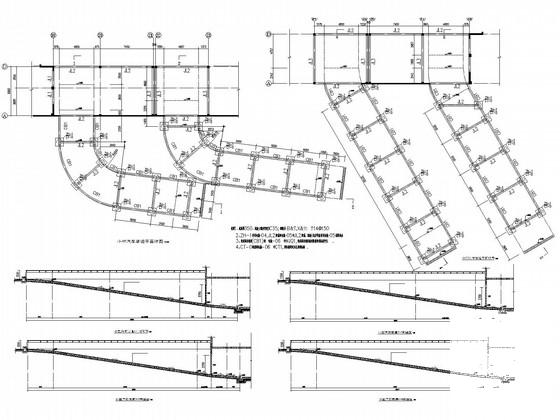

地下室小型汽车坡道详图

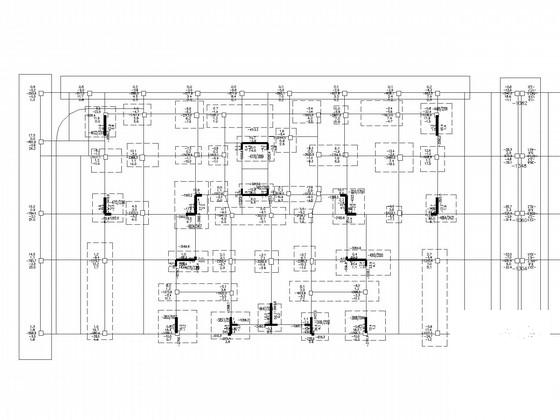

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-10 17:04:42上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
