高层住宅结构CAD施工图纸(dwg)(6度抗震)(乙级桩基础)(二级结构安全)

mmnnkkhg · 发表于 2020-5-30 11:01:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度：高层建筑
地上层数：18层
地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.55kN/平方米
地下室功能：其他
参考图纸：58张
设计年代：近代

附件详情

惠州某高层住宅结构图
该资料为：惠州某高层住宅结构图
该项目建筑结构形式为：塔楼部分采用剪力墙或部分框支剪力墙结构，地下室车库部分采用框架结构。
该项目基础采用冲(钻)孔灌注桩基础
该资料包含：

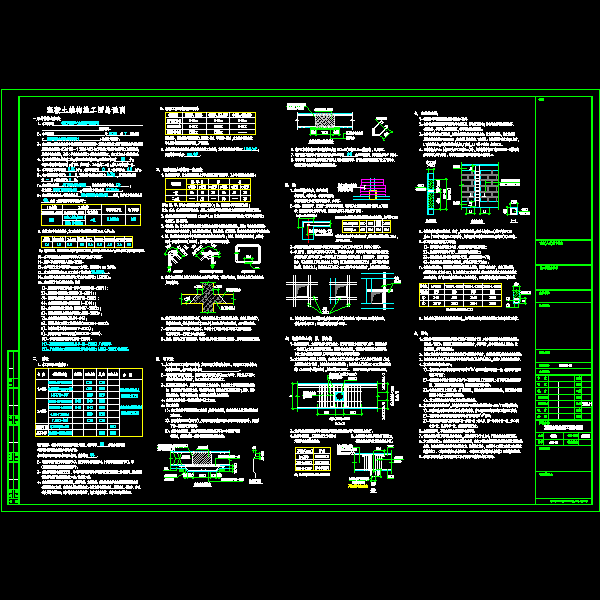

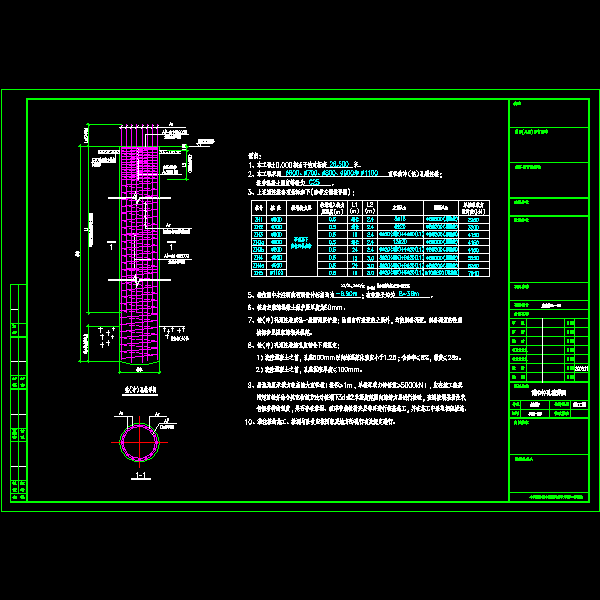

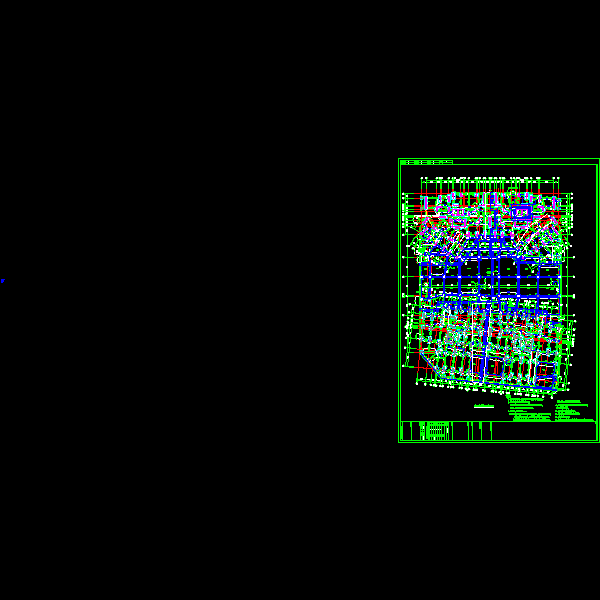

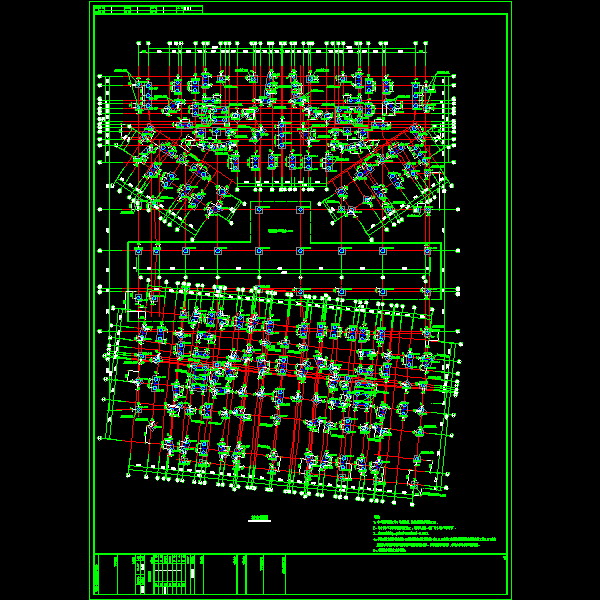

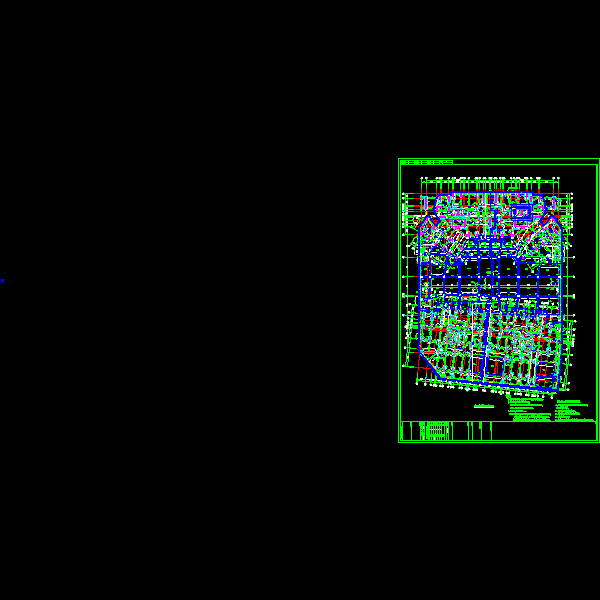

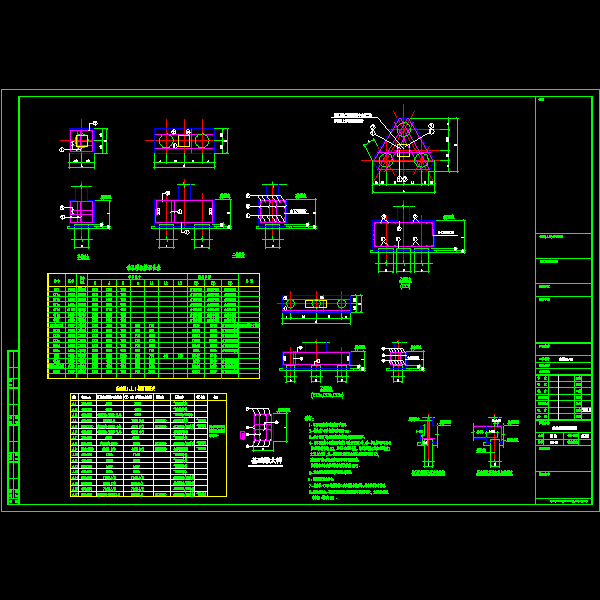

混凝土结构施工图总说明、桩定位图、钻（冲）孔桩详图、地下室底板平面布置图、承台及基础梁详图、地下室底板详图、地下室墙柱定位、地下室墙肢暗柱配筋表、地下室钢筋混凝土墙表、地下室顶板平面布置图、生活水池详图、地下室坡道详图、地下室风井详图、单元一层墙、柱定位图、标准层墙、柱定位图、墙肢暗柱配筋表、单元各层板配筋图、单元各层梁配筋图、屋顶层梁配筋图、屋顶层板配筋图、出屋面结构平面图、楼梯详图、入口门廊构架、墙身详图共58张图纸。
