广场地下人防工程结构设计CAD施工图纸(dwg)(6度抗震)(丙级独立基础)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：人防
• 参考图纸：25张
• 设计年代：近代

附件详情

某广场地下人防工程结构设计图
该资料为：某广场地下人防工程结构设计图
该资料包含：
结构设计总说明、空心楼盖结构说明、覆土标高控制图、抗浮锚杆布置图、基础图、底板、侧壁布置图、柱布置、配筋图、顶板梁配筋图、顶板板配筋图、楼梯配筋图共25张图纸。

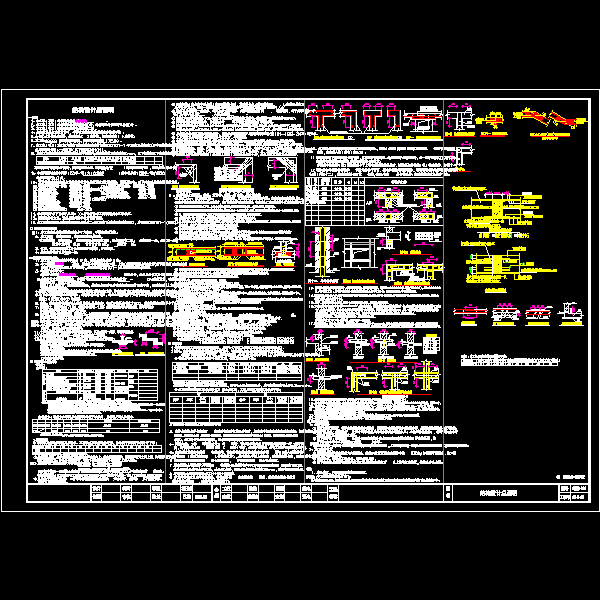

第 1 张图

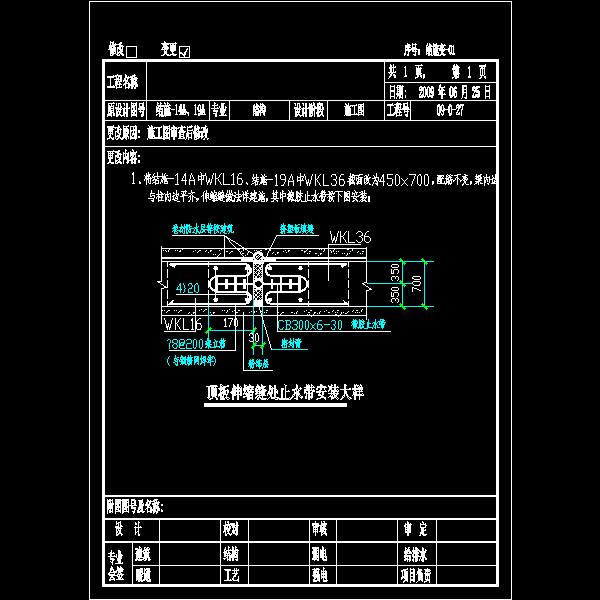

第 2 张图

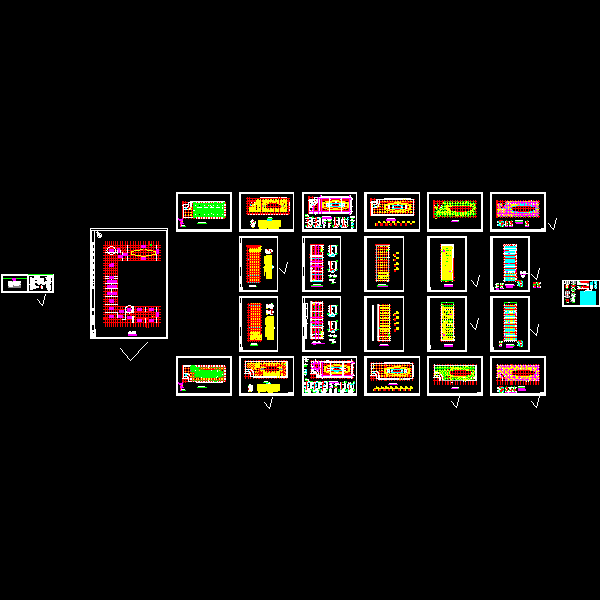

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
