一份26层剪力墙结构外语培训中心结构CAD施工图纸(基础采用桩基础)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：高层建筑
• 建筑地上层数：26层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.85kN/平方米
• 参考图纸：51张
• 设计年代：近代

附件详情

该项目是海南某外语培训中心项目，地上26层，剪力墙结构，基础采用桩基础，基础设计等级为乙级，抗震设防烈度为6度，场地为Ⅲ类。
该资料包含：结构设计总说明，桩定位平面图，基础筏板配筋图，墙柱定位图，剪力墙柱表，模板图，梁配筋图，电梯机房层、塔楼顶层梁配筋图，板配筋图，楼梯大样图等共计51张图。
7月。

26层板配筋图

15~17层梁配筋图

阀板边与桩的距离

地梁配筋图

两层模板图

两层板配筋图

楼梯图

桩定位平面图编号

标高40.450m～76.450m墙柱定位图

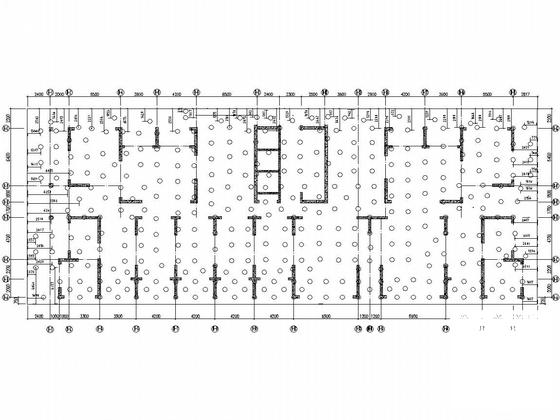

第 1 张图

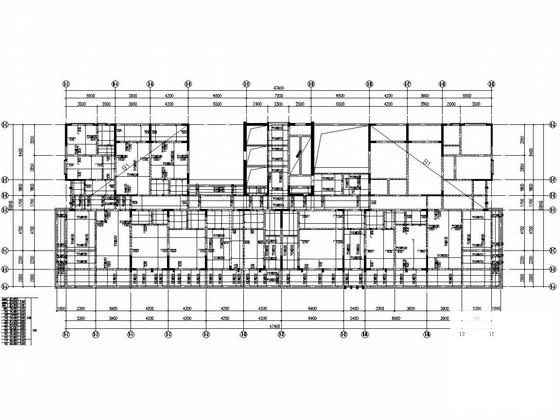

第 2 张图

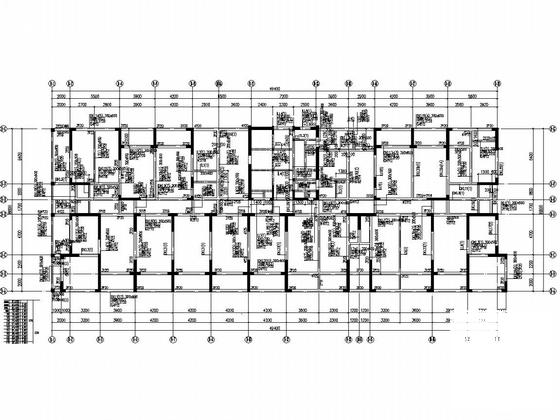

第 3 张图

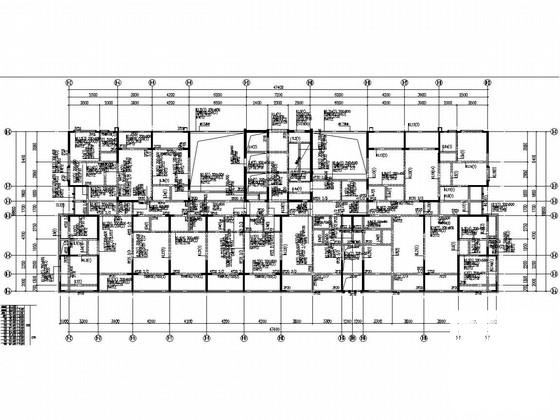

第 4 张图

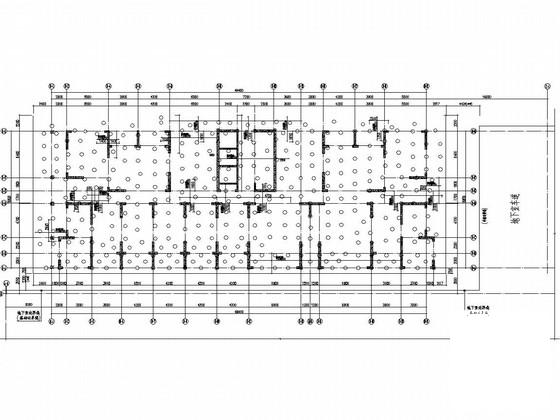

第 5 张图

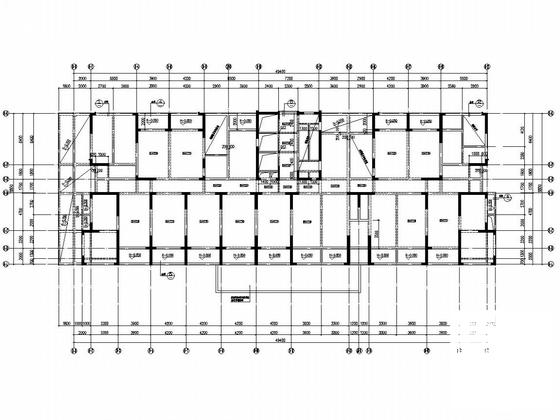

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
