4层污水处理厂综合楼结构CAD施工图纸(dwg)(丙级独立基础)(二级结构安全)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：多层厂房
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：13张
• 设计年代：近代

附件详情

东莞某污水处理厂综合楼结构图
该资料为：东莞某污水处理厂综合楼结构图
该项目为钢筋混凝土框架结构
抗震设防烈度为6度
基本风压：0.75KN/平方米
地面粗糙度类别B类
该资料包含：
结构设计总说明、基础平面图、基础详图、柱配筋图、梁平法施工图、板配筋图、 楼梯详图 共13张图纸。

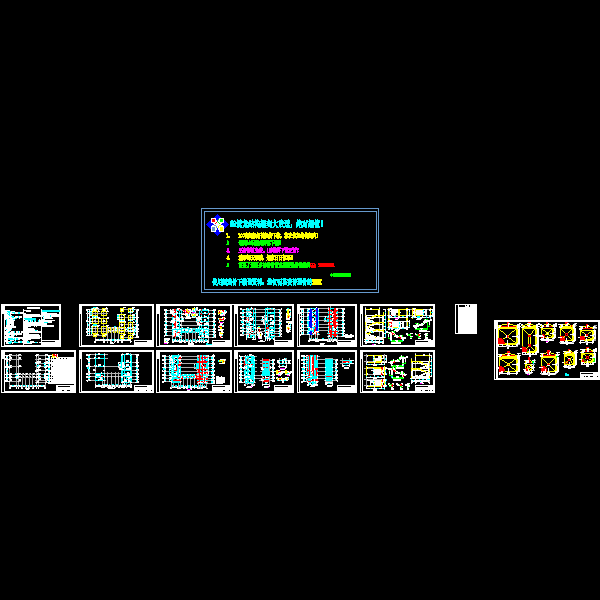

总缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
