15层大学生公寓建筑设计CAD施工图纸(带人防工程)

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-1-21 22:45:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:北京
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:44647平方米
  • 占地面积:4408平方米
  • 建筑高度:49.90m
  • 地上层数:15层
  • 地下层数:2层
  • 地下室建筑设计面积:9693平方米
  • 设计效果图:无
  • 机动车辆停车位:85个
  • 非机动车停车位:700个

附件详情

该项目为北京某十五层大学生公寓建筑设计施工图;
建设地点:北京市海淀区增光路;
总建筑面积44647平米 ,其中地下9693平米 ,地上34954平米 ;
地下二层建筑面积:5004平米 ,地下一层建筑面积:4689平米 ,首层建筑面积4408平米 九-十四层每层建筑设计面积:1562.03平米 ,十五层建筑设计面积:1364.57平米 ,二层建筑设计面积:4534平米 ,三-八层每层建筑设计面积:2420.39平米 ,宿舍共482间,地下停车位:85辆,自行车:700辆;
建筑层数:地上15层,地下二层;建筑高度H=49。90m ;
建筑建筑设计结构形式为框架剪力墙结构,建筑结构的类别为丙类,使用年限为50年;
抗震设防烈度为8度;
建筑为一类高层建筑;其耐火等级为一级;
人防地下室的抗力等级为6级,战时用途为物资库,平时用途为汽车库;
人防建筑面积4392.5平米 ,其中掩蔽面积为3958.1平米 。人防部分为一个防护单元,二个抗爆单元,抗爆单元之间临战堆垒抗爆挡墙;

图纸内容包括工程做法、门窗列表、各层建筑平立剖面、总平面等等。

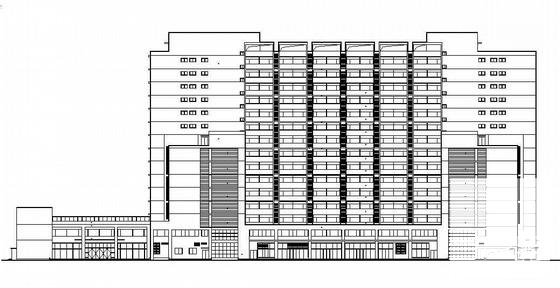

大学生公寓建筑设计 - 1
第 1 张图

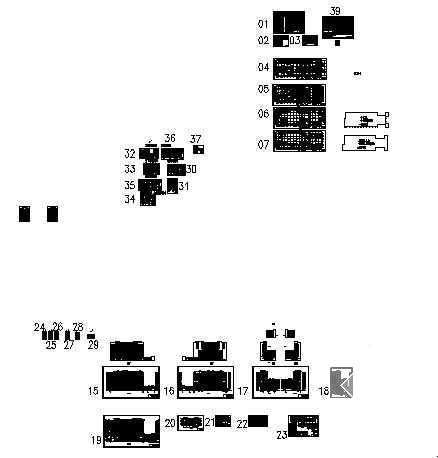

大学生公寓建筑设计 - 2
第 2 张图

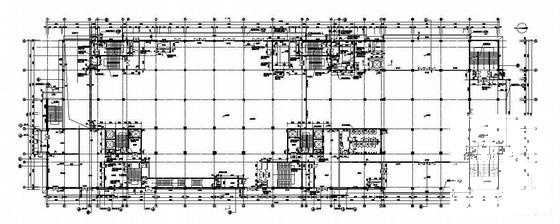

大学生公寓建筑设计 - 3
第 3 张图

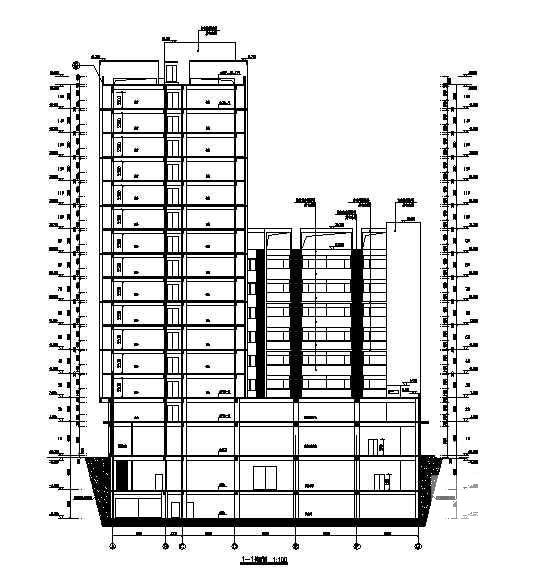

大学生公寓建筑设计 - 4
