2层生态休闲园工程结构CAD施工图纸(dwg)(丙级桩基础)(二级结构安全)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

某生态休闲园工程结构图纸
该资料为：某生态休闲园工程结构图纸
该项目主体为钢筋混凝土框架结构。基础为桩基础。主体地上五层，局部地下一层，总高度为23.7m。部分大跨度楼板设计采用建设部重点推广的专利技术“现浇钢筋混凝土GBF空心楼盖”
50年一遇基本风压为0.65kPa；基本雪压为0.35kPa；标准冻深为1.7m。
抗震设防烈度：7度
该资料包含：
结构设计说明、柱表、预应力梁详图、地下室混凝土墙平面图、柱平面图、地下室底板配筋图、桩基础平面图、梁平面配筋图、各层顶板平面配筋图、楼梯配筋图共24张图纸。

2

3

4

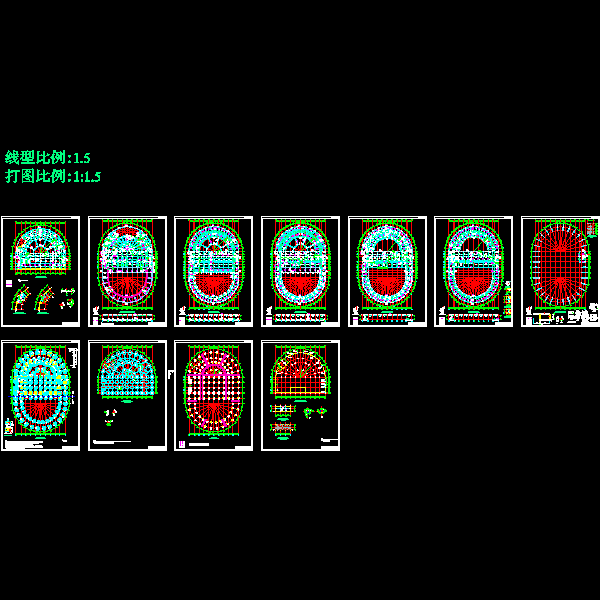

第 1 张图

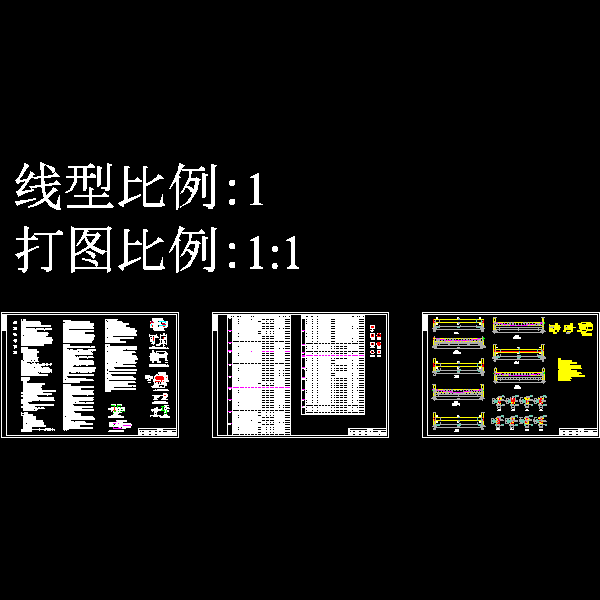

第 2 张图

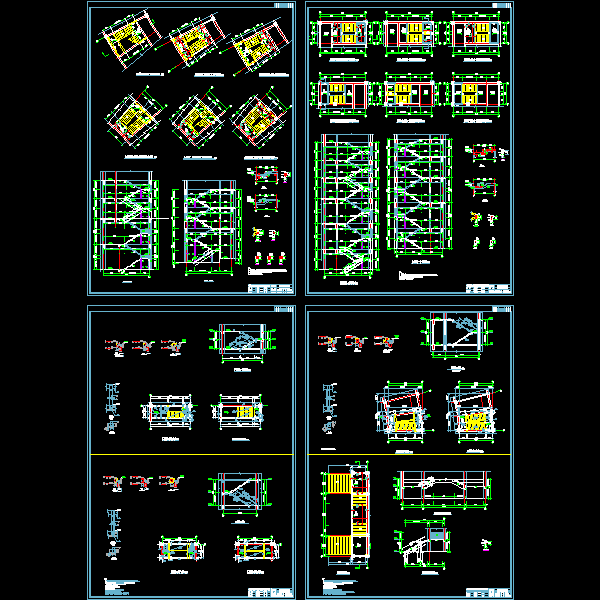

第 3 张图

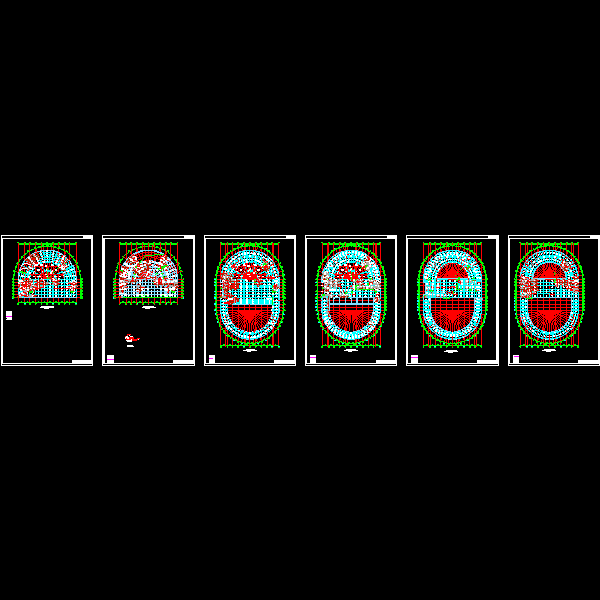

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
