5层生态休闲园工程结构CAD施工图纸(高23米)

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

某生态休闲园工程结构图纸
该资料为:某生态休闲园工程结构图纸
该项目主体为钢筋混凝土框架结构。基础为桩基础。主体地上五层,局部地下一层,总高度为23.7m。部分大跨度楼板设计采用建设部重点推广的专利技术“现浇钢筋混凝土GBF空心楼盖”
50年一遇基本风压为0.65kPa;基本雪压为0.35kPa;标准冻深为1.7m。
抗震设防烈度:7度
该资料包含:
结构设计说明 、柱表、预应力梁详图、地下室混凝土墙平面图、柱平面图、地下室底板配筋图、桩基础平面图、梁平面配筋图、各层顶板平面配筋图、楼梯配筋图共24张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

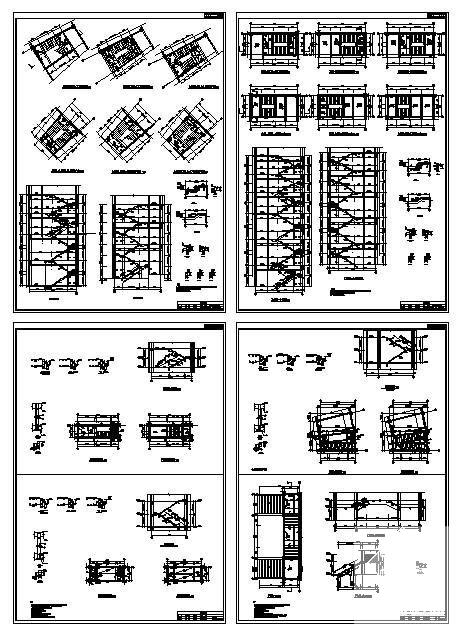

  • 工程结构施工图 - 1
    工程结构施工图 - 1

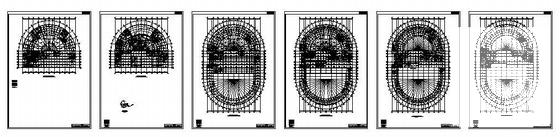

  • 工程结构施工图 - 2
    工程结构施工图 - 2

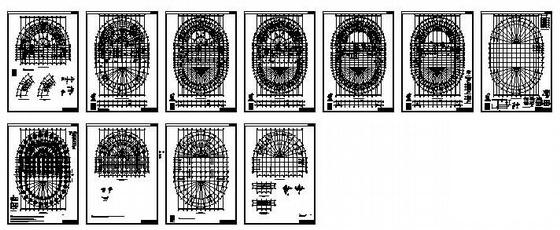

  • 工程结构施工图 - 3
    工程结构施工图 - 3

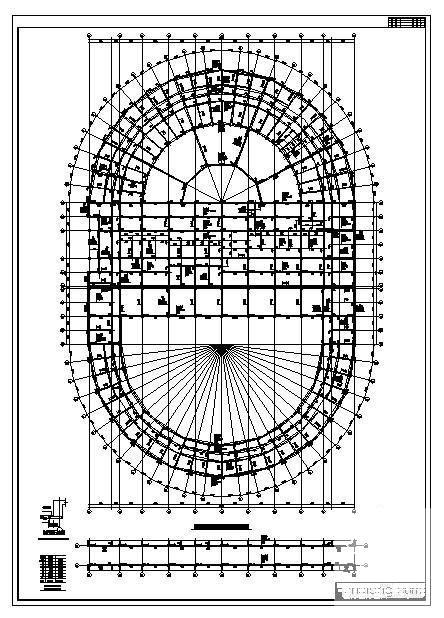

  • 工程结构施工图 - 4
    工程结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
