4层嘉定精品酒店暖通CAD施工图纸(空调冷热水系统)(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：宾馆,酒店
• 建筑面积：3925平方米
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计内容：空调,通风,机房
• 空调系统：空气-水系统,制冷剂系统
• 送风方式：侧面送风,散流器送风
• 节点大样：制冷机组
• 特殊系统：中央空调加新风

冷热源设计

1. A区建筑所采用的冷热源形式为螺杆式风冷热泵机组。按照负荷计算结果选用2台189KW的螺杆式风冷热泵机组，机组设置于屋顶；

2. A区建筑地下办公室、地下员工餐厅等采用变冷媒多联空调系统，根据负荷计算结果，选用1台8HP的变冷媒多联空调室外机。

3. 消防值班室、移动机房、多功能厅控制室等采用直接蒸发式分体空调机组作为冷热源，以保证房间的温湿度要求;

空调水系统设计

空调冷热水系统采用机械循环二管制异程式系统。冷、热源侧水系统采用定流量系统，负荷侧水系统采用变流量系统，冷热水供回水总管上设置压差旁通，以满足负荷侧流量变化的要求。所有空调机组、新风机组的回水管上设置动态平衡电动调节阀，所有风机盘管回水管上设置动态平衡电动两通阀。根据室内热环境调节冷热媒水的流量。

图片展示：

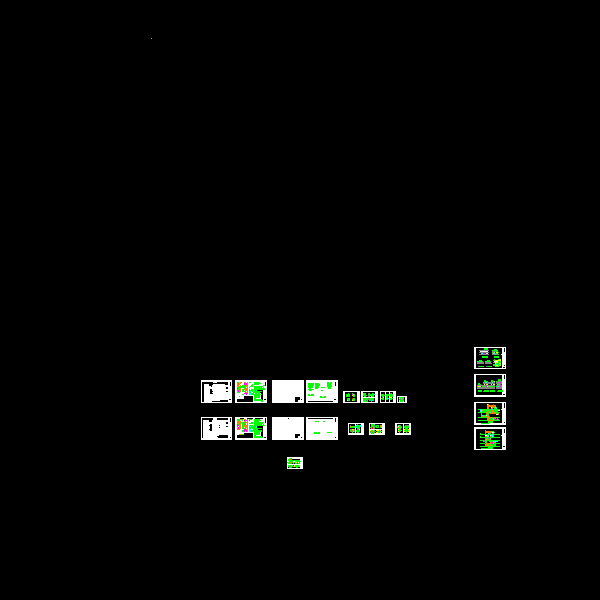

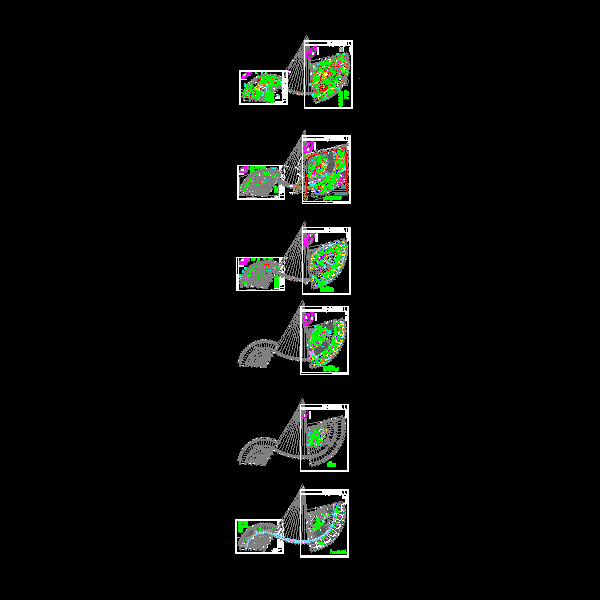

A区一层通风空调系统平面布置图

A区二层通风空调系统平面布置图

A区屋顶通风空调系统平面布置图

嘉定酒店平面图.dwg

嘉定酒店详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
