一份15米高户外双立柱LED显示屏钢结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 风压：0.75kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

大型LED显示屏全套施工图，钢结构体系，显示屏尺寸14730X8320X170，高度15米，显示屏距地6米。
图纸主要包括：钢 结构设计说明 、钢结构焊接大样做法图、P10-全彩显示屏轴测尺寸图 、P10-全彩显示屏及安装架尺寸分布图、P10-全彩显示屏安装架构件立、侧面尺寸图
、P10- 平面尺寸图、P10-全彩显示屏安装架构件背面尺寸图、P10-全彩显示屏配套设备安装图、P10-全彩户外屏体单元箱体图(1280X1280X170MM)、P10-全彩户外屏体单元箱体安装连接图、柱下独基施工图
、LED显示屏外装饰节点连接大样图、LED显示屏材料预算表等共14张图纸，可供参考。

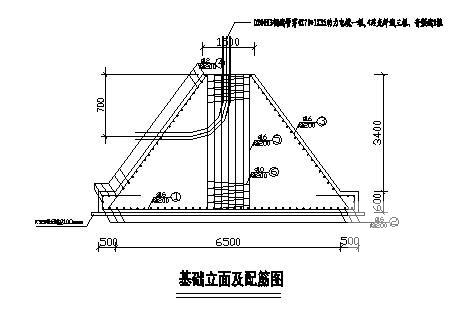

第 1 张图

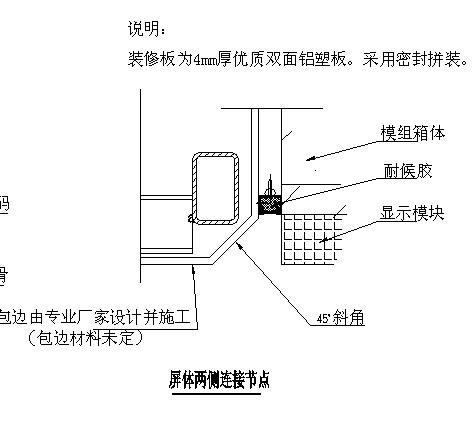

第 2 张图

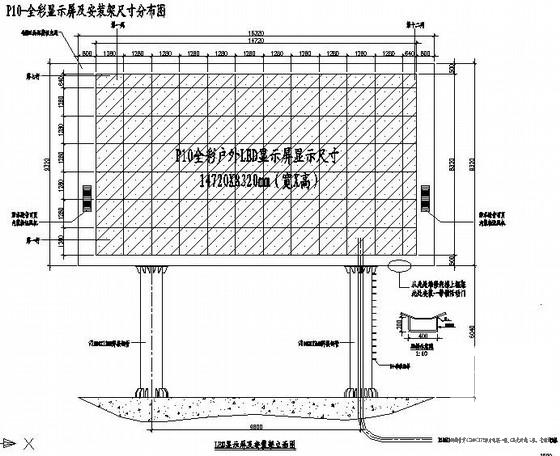

第 3 张图

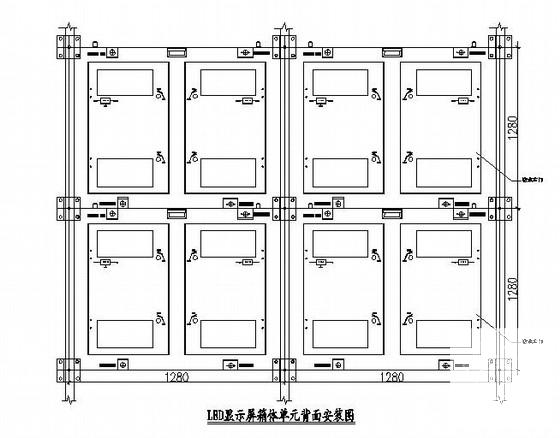

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
