椭圆采光顶钢结构及LED屏幕CAD施工图纸(民用建筑设计)(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 参考图纸：8张
• 幕墙面板材料：玻璃幕墙

附件详情

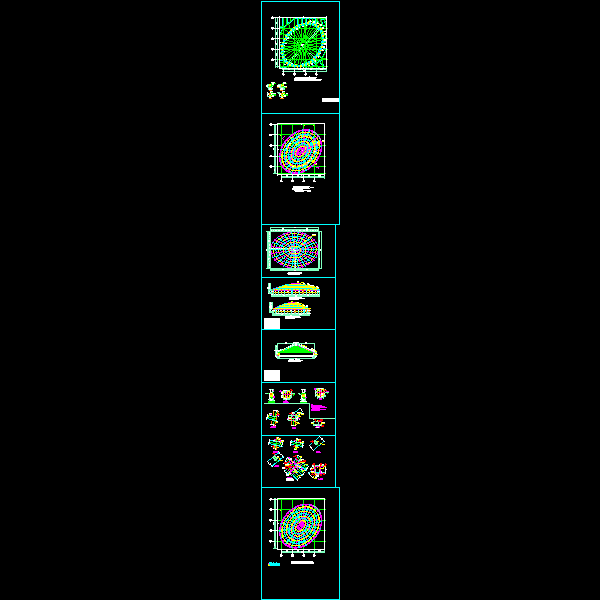

椭圆采光顶钢柱及埋件布置图、椭圆采光顶结构平面投影图、椭圆采光顶轴线中心定位图、椭圆采光顶短轴立面结构布置图、椭圆采光顶1-1结构剖面图、椭圆采光顶LED屏幕吊点 平面布置图 、节点详图共8张图纸。

椭圆采光顶钢柱及埋件布置图

椭圆采光顶LED屏幕吊点平面布置图

钢节点

第 1 张图
