两层奥地利风格酒店结构CAD施工大样图(dwg)(丙级桩基础)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.80kN/平方米
• 参考图纸：23张
• 设计年代：近代

该项目是酒店项目，奥地利风格，地面以上2层，框架结构，抗震设防烈度为7度，基础设计等级为丙级，锤击高强预应力管桩基础。建筑的长为25.670米，宽为20.300米，建筑物总高度为17.5米。

该资料包含：混凝土结构设计总说明，梁配筋大样及平面表示法说明，柱钢筋构造大样，梁柱节点构造大样，坡屋面结构说明，楼梯构造通用图及说明，预应力管桩说明及大样，桩基础平面图，桩承台大样及配筋图，墙、柱定位平面图，梁板配筋图，楼梯配筋大样及各剖面大样图，屋顶钢构架大样图，斜屋面结构图，共计23张图。

桩基础平面图

基础面~10.720m柱、剪力墙定位平面图

首层梁、板配筋图

二层板配筋图

斜屋面层B梁配筋图、斜屋面层B板配筋图

屋面夹层梁配筋图、屋面夹层板配筋图

楼梯配筋大样及各剖面大样图

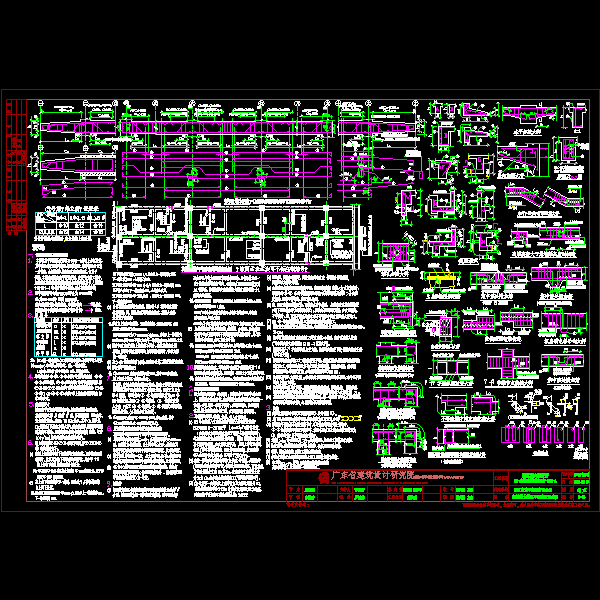

22-a奥地利风情酒店-结施-9-23.dwg

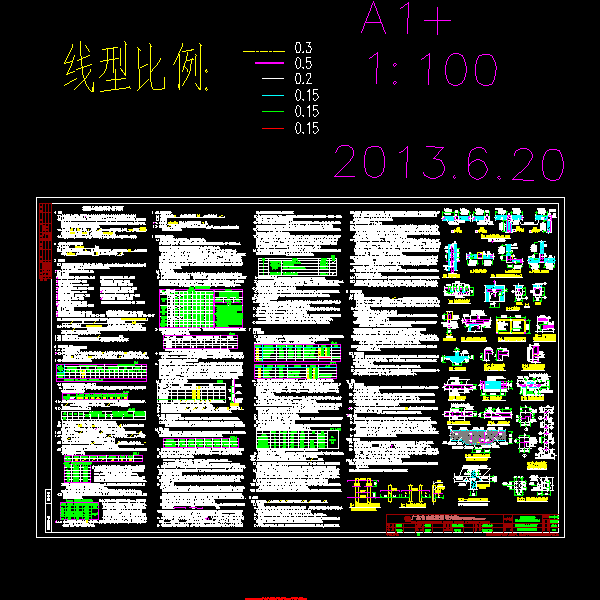

g-01结构设计总说明2013版.dwg

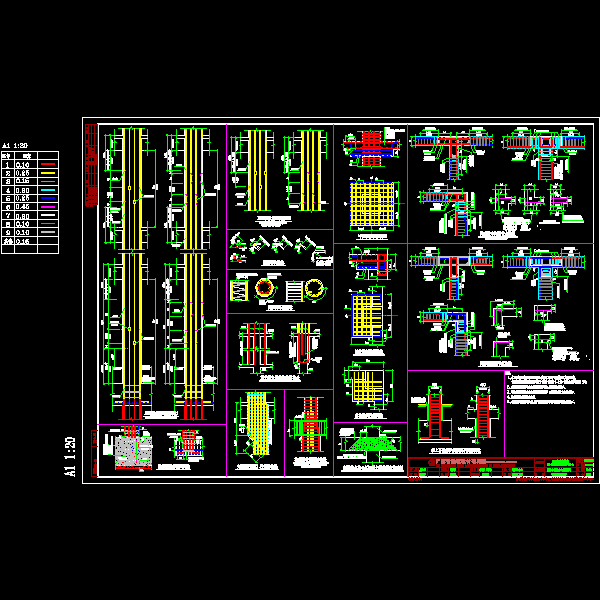

g-02柱钢筋构造大样 2013-06-07.dwg

g-03梁配筋大样及平面表示法说明.dwg

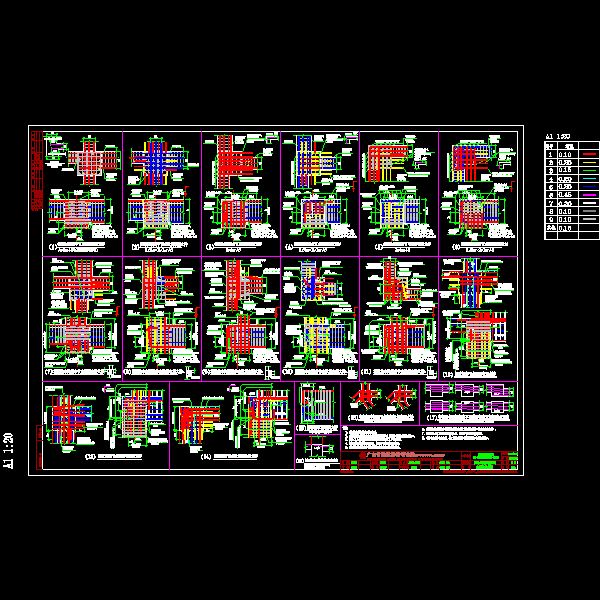

g-04梁柱节点构造大样 2013-06-07.dwg

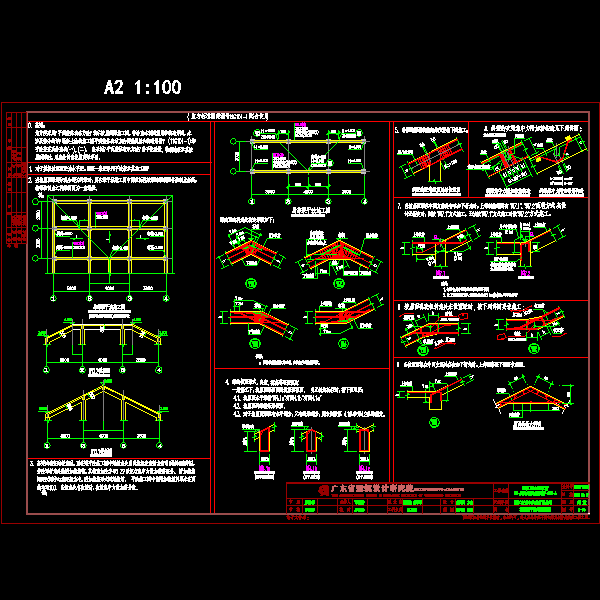

g-05坡屋面结构说明.dwg

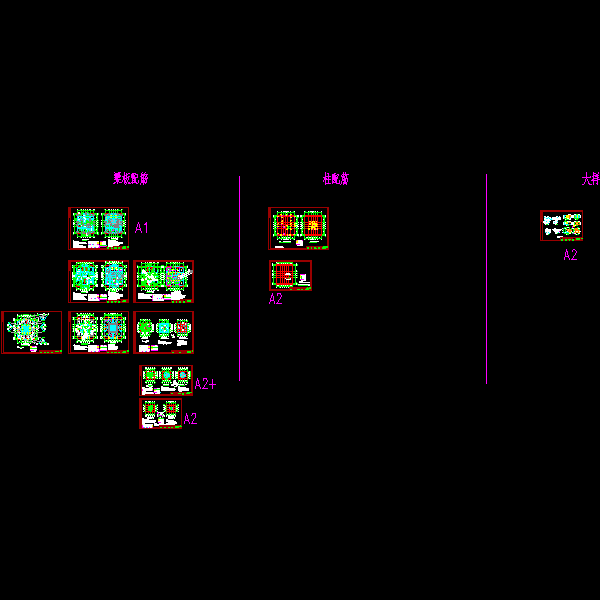

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
