地上23层框架剪力墙结构公寓式住宅楼结构CAD施工大样图(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：23层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：24张

简介：

本项目为广西某公寓式住宅楼，地上23层，高度为83.4米，建筑结构形式为框架剪力墙结构，6度设防。

该资料包含：结构设计说明、梁配筋图、板配筋图、楼梯大样图、节点大样图等共24张。

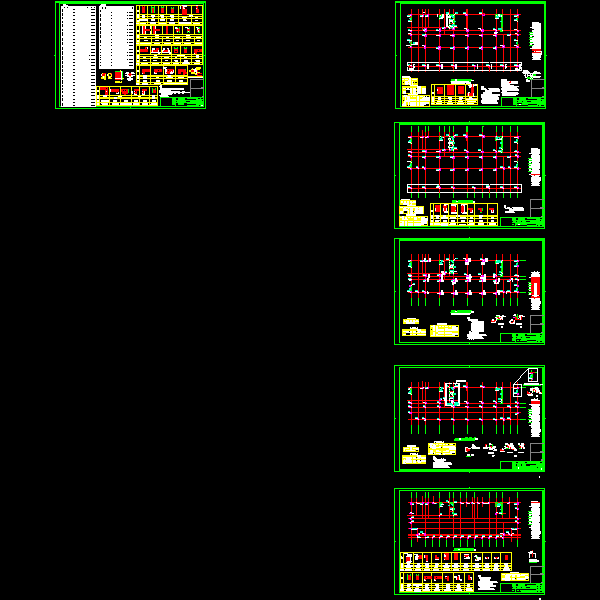

二层板平法施工图

三层梁平法施工图

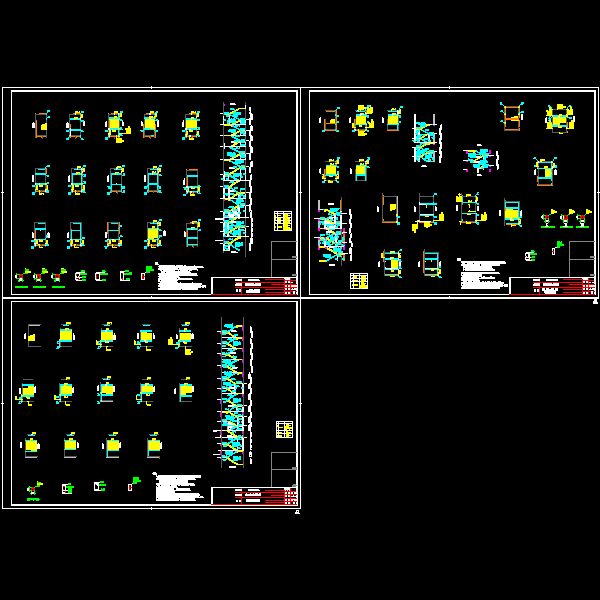

16.170 20.070墙柱平法施工图

5#楼梯配筋图

上部墙柱.dwg

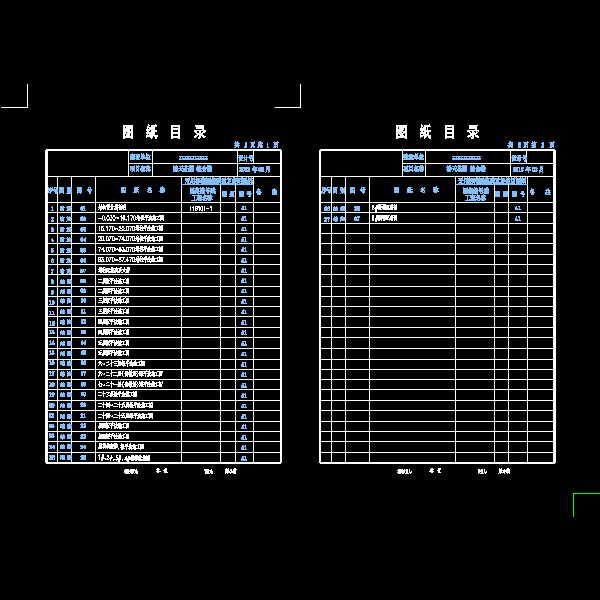

上部结构目录.dwg

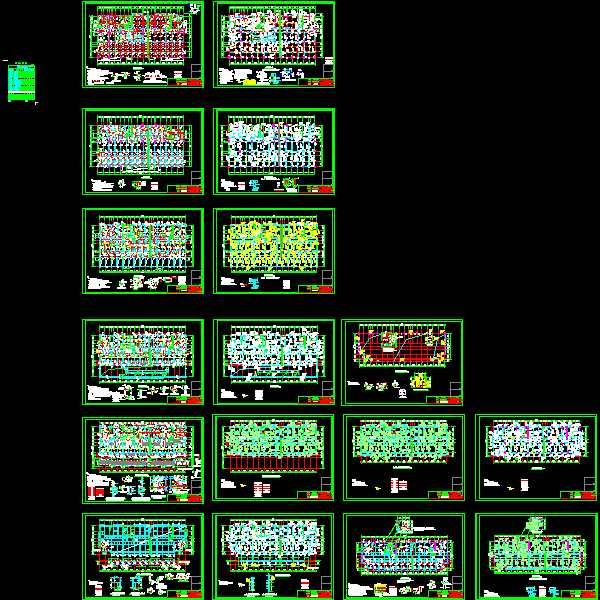

梁板.dwg

浩天花园公寓楼楼梯施工图.dwg

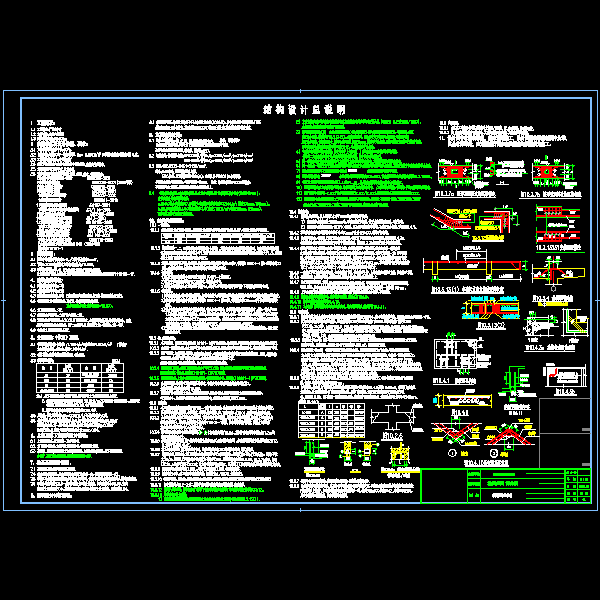

结构设计总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
